Макет - это электронное представление конкретного энергообъекта (подстанции, электрической станции, электрической сети и т.п.), включая схему, подробное визуальное изображение оборудования и системы управления.
Электронный макет представлен в специальном формате, который воспринимается программным комплексом Модус. Для его подготовки используются инструменты, входящие в комплект поставки комплекса: Графический редактор (для создания визуального представления) и Аниматор (для создания модели поведения).
Макет может состоять из одного или нескольких связанных файлов SDE или XSDE. Визуально они представлены в виде одной или, чаще, нескольких страниц или открывающихся окон.
Файл готовится с учетом возможностей версии Тренажера, на которую он ориентирован. Как правило, мы гарантируем работоспособность макета, подготовленного для предыдущей версии, при обновлении ПО Тренажера на последующие версии, однако на более ранних версиях Тренажера макет работать не будет.

Графическое представление макета.

Графическая подсистема программного комплекса Модус позволяет создавать макеты различного вида энергообъектов (например, Энергосистема, Подстанция) с различной степенью подробности.

Уровень 1. Энергосистема.

слева
Рис.1. Структурно-композитная схема.

Мы рекомендуем на первой странице макета располагать структурно-композитную схему электросети (рис.1) в случае построения макета предприятий таких уровней, как АО Энерго, ПЭС, МЭС, ПМЭС или крупных промышленных предприятий. Под крупным промышленным предприятием подразумевается такое, которое имеет в своем составе или питается от нескольких подстанций.
Схема представлена в объеме наивысших классов напряжения (1-3 класса напряжения). На схеме подстанции показаны в упрощенном виде присоединения этих классов напряжения. Элементы схемы, служащие для отображения присоединений, называются композитными, так как один такой элемент может отображать топологию и состояние сразу нескольких коммутационных аппаратов.
Подход с использованием композитных элементов отступает от классического изображения однолинейной схемы в виде отдельных коммутационных аппаратов.

Рис.2. Фрагмент схемы. Слева подробная схема, справа композитная.

Применение подобных элементов позволяет значительно сократить размеры схемы без потери информативности.

Рис.3. Пример замены присоединения на композитный элемент.

С помощью композитных элементов отображается суммарное состояние присоединения в виде состояния выключателя, а состояние разъединителей и заземляющих ножей показывается только при отличии состояния этих коммутационных аппаратов от нормы (отключенных линейных разъединителей, включенных заземляющих ножей).

Рис.4. Отображение состояния присоединения в композитном элементе.

Для облегчения восприятия топологии схемы с учетом текущего состояния можно использовать ситуационно-динамическую методику отображения состояния подстанции, предложенную рабочей группой под руководством В.Л.Штейнбока по заказу Системного Оператора.
В предложенном подходе шины энергообъекта отображаются в виде прямоугольников (подстанции) и окружностей (станции). При наличии шин нескольких классов напряжения соответствующие фигуры располагаются концентрически.

Рис.5. Пример свернутой и развернутой ПС.
(сверху при включенном ШСМВ, снизу при отключенном ШСМВ)

В случае, если шины в системе шин электрически объединены (например шиносоединительным выключателем), объект изображается в виде одного квадрата (круга), от которого отходят линии, если же шины разомкнуты, то число вложенных квадратов будет равно количеству электрически не связанных шин, а линии от них будут отходить в соответствии с фиксацией присоединений (рис.5).

Рис.6. Пример свернутой ПС c несколькими классами напряжения.

В случае, если в сети содержится большое количество подстанций типа «мостик», мы предлагаем использовать подход с отображением подстанций в виде кружков, с отображением состояния коммутационных аппаратов на присоединениях высшего класса напряжения и в перемычке (рис.7). В этом случае также экономится место на экране и улучшается читаемость схемы.

Рис.7. Пример схемы с использованием композитных подстанций.

Графическая система обеспечивает возможность использования всех вышеперечисленных подходов не только в Тренажере, но и в других программах комплекса.

Уровень 2. Подстанция (Главная схема)

Обязательной составляющей макета подстанции и сетевого предприятия является полная однолинейная схема подстанции или всех подстанций (Рис.8). На этой схеме обучаемый может производить действия по коммутации и наблюдать состояние схемы.
В Тренажере Модус до 4.20 версии включительно обязательным требованием было, чтобы все подстанции в сети были расположены на одной странице макета. Начиная с версии 5, такое ограничение снято. Подробные схемы подстанций могут располагаться на разных страницах макета, что облегчает навигацию между его элементами.

Рис.8. Подробная однолинейная схема энергообъекта.

Опционально, макет может содержать также композитную схему подстанции (рис.9.), которая показывает более обобщенное состояние схемы. Естественно, что состояние коммутационных аппаратов и других элементов на главной и композитной схеме синхронизировано.

Рис.9. Композитная схема энергообъекта.

Возможность управлять коммутациями с подробной схемы появится, начиная с версии 5.20.

Уровень 3 A. Макеты панелей, АРМ.

Макет содержит не только схемы подстанций, но и релейные щиты, щиты управления, макеты ячеек КРУ (ЗРУ). Состав и степень идентичности реальных и виртуальных щитов определяется типом используемого в Тренажере макета. Система позволяет создавать подробные и упрощенные макеты щитов.

Рис.10. Панель щита управления (слева фото, справа нарисовано в Модус)

В подробных макетах, благодаря большой базе элементов комплекса, вид щита управления практически полностью соответствует реальному щиту. (рис.10) Тренирующийся узнает оборудование, с которым работает, что значительно снижает стрессовую нагрузку во время тренировки. Операции по коммутации выключателей производятся с ключа управления, проверочные операции - по приборам, лампочкам и табло.
На упрощенных макетах модель щита управления отсутствует и все переключения тренирующийся производит на подробной однолинейной схеме. Такое упрощение допустимо, если макет используется для проведения тренировок у диспетчеров.
На энергетических объектах часто вместо щита управления используется АРМ (Автоматизированное рабочее место диспетчера) (рис.11). Графическая система Модус позволяет имитировать экранные формы АРМ с максимальной приближенностью к реальным. С помощью моделей АРМ можно имитировать, например, телеуправление с экрана АРМ.

Рис.11. Экран АРМ (слева скриншот реального, справа нарисовано в Модус)

Изображение панелей релейной защиты и автоматики (рис.12), расположенные в одном зале релейной защиты, как правило, располагаются на отдельной странице макета.

Рис.12. Панель РЗиА (слева фото, справа нарисовано в Модус).

При отображении этих панелей допускается ряд упрощений, связанных с тем, что оперативный персонал непосредственно работает только с элементами сигнализации и контроля защит и автоматики. Такое упрощение уменьшает размеры панелей, что влечет к облегчению навигации по странице в целом и на панели в частности, при этом не оказывая значительного влияния на ход и результаты тренировки.

Рис.13. Упрощенная панель РЗиА.

Упрощенные макеты панелей РЗиА (рис.13) не предусматривают использования фотореалистичных изображений накладок, блинкеров и пр. В таких макетах каждая защита изображается с помощью условно-графического элемента, совмещающего в себе элементы управления и сигнализации.
Стоимость подготовки упрощенных панелей РЗиА ниже, чем стоимость подготовки реалистичных моделей, в частности за счет того, что подготовка упрощенных панелей выполняется без выезда сотрудника на энергообъект для сбора данных. Данные формируются на основе предоставляемых карт уставок. Однако следует иметь в виду, что и достоверность данных, и, соответственно, методическая ценность тренажера с условными панелями ниже.
При изображении ячеек КРУ(рис.14) также используются некоторые условности, так например, для удобства, внешняя часть и релейный отсек ячейки отображаются одновременно.

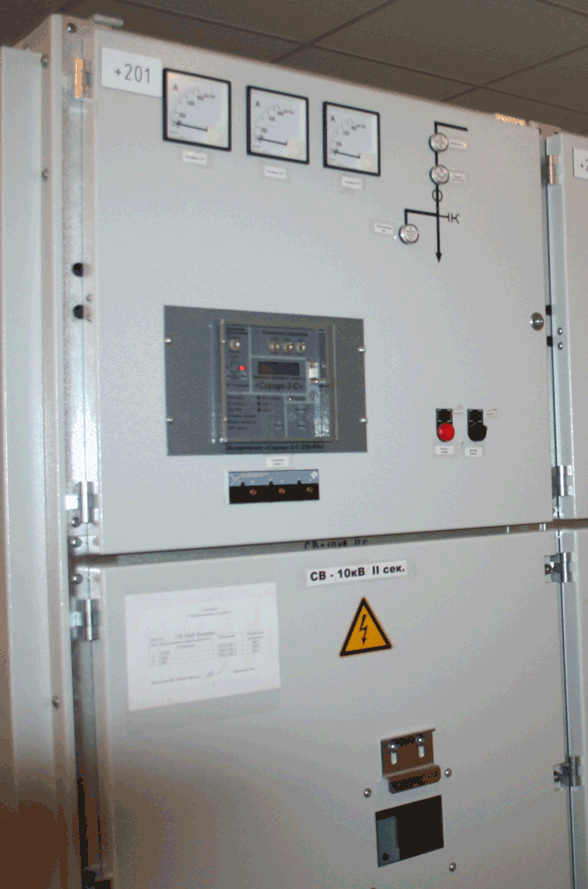

Рис.14. Ячейка КРУ (справа фото, слева нарисовано в Модус)

Для навигации между страницами используется переключение между страницами макета с помощью закладок (рис.15). Такой метод удобен при числе закладок до 10-15. При большем количестве страниц используется более совершенный иерархический навигатор.

Рис.15. Закладки страниц в макете.

Уровень 3B. Схемы низкого напряжения.

Тренажер позволяет проводить тренировки, в том числе, с использованием операций с цепями низкого напряжения (0,4 0,23кВ), с цепями релейных защит:

• Щит и схемы собственных нужд
• Схемы релейных защит
• Схемы, панели, ячейки СН 0,4 кВ
• Схемы освещения

Стоимость макета зависит от объема моделирования. Существенно влияют на объем работы по внедрению. Подготовленные схемы можно использовать не только в Тренажере, но и как справочную и конструкторскую документацию.

Уровень 3С. Сцены.

Сцена (или модель конструктива) обеспечивает наглядное отображение состояния оборудования, задействованного в тренировке, и операций по работе с ним (рис.16). Сцена представляет собой реальное изображение оборудования. Она может быть выполнена в виде 2-мерной, 3-мерной или 2,5-мерной сцены. Учитывая такие критерии, как наглядность представления оборудования, сложность и стоимость изготовления модели и удобство использования, мы считаем, что механизм сцен является оптимальным компромиссным вариантом между двумерным интерфейсом традиционного тренажера со схемным интерфейсом и трехмерного тренажера, выполненного в стиле 3D компьютерных игр.
Сцены наиболее эффективно используются при моделировании основного оборудования заводского изготовления, устанавливаемого на ОРУ энергообъекта без существенной внешней модификации. Например, сцены для трансформаторов или выключателей классом напряжения 35 кВ и выше. Для адекватного представления в виде сцены «по месту» достаточно обозначить привязку к конкретному экземпляру оборудования, например нанесением надписи на табличку, отображающую его диспетчерское наименование.

Рис.16. Сцена. Разъединитель.

Органы управления и индикаторные элементы на сцене имеют возможность отображения произвольных состояний оборудования, включая повреждения и неисправности. Сцены реализуются в виде окон, вызываемых со схемы. Их состояние (индивидуальное для представления каждого экземпляра оборудования и присоединения), сохраняется между сеансами. Для каждого типа/марки оборудования обычно готовится собственное представление на сцене.

Рис.17. Сцена. Ячейка КРУ.

Библиотека сцен на данный момент насчитывает около 200 видов оборудования и может быть согласована с перечнем марок оборудования, установленного у заказчика.

Функциональность.

Для обеспечения адекватного поведения макета энергообъекта необходима настройка данных следующих моделей:

• коммутационная модель
• контроля и управления
• релейной защиты и автоматики
• блокировок

Важной особенностью наших схем является автоматическое построение топологических связей между элементами на основе графического рисунка схемы. На основе топологических связей строится электрическая модель, определяются электрические узлы и их текущее состояние - наличие напряжения. Схема представляется в виде набора цепей и узлов, связанных между собой силовыми элементами. Режим автоматически переопределяется при изменении положения любого коммутационного аппарата.

Модель РЗиА.

Построенная на основании графического отображения, система защит предназначена для моделирования поведения реальных устройств защиты и автоматики энергообъекта. Система автоматически разбивает схему объекта на зоны, и для каждой зоны автоматически создает набор РЗиА в зависимости от основного присоединения в данной зоне.

Для Воздушных линий:

• ДФЗ (ВЧ) — дифференциально-фазовая, или высокочастотная защита линии;
• ДЗЛ — дистанционная защита;
• МТЗНП — максимально-токовая защита нулевой последовательности;
• МФТО — межфазовая токовая отсечка.

Для трансформаторов:

• ДЗТ — дифференциальная защита трансформатора;
• ГЗТ — газовая защита трансформатора;
• ДЗ — дистанционная защита трансформатора;
• МТЗНП — максимально-токовая защита нулевой последовательности;
• МФТО — межфазовая токовая отсечка;
• МТЗ – максимальная токовая защита для низших классов напряжения;
• ДЗОШ – дифференциальная защита ошиновки для всех классов напряжения;
• КИВ – контроль изоляции вводов (для трансформаторов и реакторов 220 кВ и выше);
• Пожаротушение;
• Потеря охлаждения.

Для шин:

• ДЗШ – дифференциальная защита шин (с учетом нарушения фиксации присоединения);
• ДЗШТ – дифференциальная защита шин с торможением;
• АПВШ – автоматическое повторное включение шин.

В программном комплексе Модус устройства защиты дифференцированы по виду КЗ: защиты, чувствительные к КЗ на землю, к межфазному КЗ и универсальные защиты, чувствительные к любому виду КЗ.
В случае отказа силового коммутационного оборудования в модели РЗиА предусмотрена имитация работы УРОВ.
Управление защитами, как и на реальном объекте, осуществляется путем установки в соответствующее положение накладки, ключа, испытательного блока и других органов управления. Как и на реальных энергопредприятиях, существует два типа сигнализации: визуальная и звуковая. В качестве визуальной сигнализации используются различные табло, сигнальные лампы и указательные реле (блинкер). Также для полной имитации реальной работы сигнализации используется два типа звуковой сигнализации: аварийная и предупредительная, отличающиеся друг от друга по типу звукового сигнала.
Кроме того, система защит выполняет автоматические операции по восстановлению питания, поэтому кроме защитных устройств в программе предусмотрены устройства автоматики — автоматическое повторное включение линии (однократное) и автоматический ввод резервного питания от другого источника. Модель релейной защиты и автоматики может имитировать срабатывание релейной защиты при ошибках стажера или при обыгрывании аварийных ситуаций.

Средства подготовки. Исходные данные.

Тренажер позволяет проводить тренировки не только на абстрактных учебных макетах, но и на модели конкретного энергообъекта, например, на котором работает обучаемый. Для этого в поставку программного комплекса включены средства подготовки макета:

• Графический редактор;
• Аниматор схем;
• Редактор упражнений;
• Редактор курсов;
• Просмотр результатов.

Тренажер позволяет вести базу данных (локальную или сетевую) по обучаемым и хранить архив результатов тренировок с возможностью вывода и распечатки протокола по каждой.
При создании пакета тренировок основной объем работы заключается в создании адекватного макета энергообъекта в Графическом редакторе и Аниматоре. При подготовке макета должна быть создана модель схемы первичных присоединений энергообъекта, панелей щита управления и защит и др.
Для подготовки макета энергообъекта требуется собрать следующие исходные данные:

• Нормальная схема энергообъекта;
• Фотографии панелей управления, защит и автоматики, ячеек 6-10 кВ;
• Карта уставок защит;
• Журнал нормального положения органов управления защитами;
• Схемы релейной защиты;
• Фотографии высоковольтного оборудования;
• Типовые бланки переключений.

Сравнение функциональности.

Сетевой тренажер. Коммутационно-режимный тренажер.

Использование программного продукта Тренажерный класс позволяет проводить тренировки в компьютерной сети или сети Internet со взаимодействием рабочих мест между собой.

Рис.18. Структурная схема сетевой тренировки.

На рабочие места всех стажеров устанавливается ПО Тренажер по оперативным переключениям. На рабочем месте диспетчера в Тренажере имитируется ОИК или мнемощит, установленный на предприятии, таким образом на экране монитора диспетчера отображается текущее состояние схемы электрических сетей и, при необходимости, ее режимные показатели. На рабочих местах оперативного персонала за счет применения полного макета ПС имитируется реальное рабочее место стажера, на котором есть ОРУ, ГЩУ и пр.
Все рабочие места связаны по ЛВС с сервером синхронизации, обеспечивающим постоянную актуализацию текущего состояния схемы на всех рабочих местах, а также расчет режима (при наличии модуля расчета режима).
На рабочее место руководителя тренировки (инструктора) устанавливается ПО Центр управления тренажерным классом. Данное ПО связано с сервером синхронизации схемы и позволяет производить запуск тренировки, наблюдение, скрытое вмешательство в ход тренировки, просматривать протоколы действий всех участников тренировки.
Использование в процессе подготовки персонала такой тренажерной системы позволит решить следующие задачи:

• проведение тренировок с диспетчерами;
• проведение тренировок с оперативным персоналом ПС;
• отработка взаимодействия оперативного персонала ПС и диспетчеров;
• отработка навыков ликвидации аварий у диспетчеров и оперативного персонала ПС;
• подготовка к соревнованиям;
• проверка знаний (экзамен).

Расчет режима. Режимный тренажер Феникс, собственное ПО.

Функция расчета режима необходима при проведении тренировок диспетчеров. Благодаря открытой архитектуре комплекса Модус, имеется возможность подключения практически любого существующего ПО расчета режима к схемам Модус, используемых в Тренажере. Наша методика позволяет использовать уже подготовленные расчетные модели при проведении тренировок с Тренажером по оперативным переключениям, пересчитывая режим по мере выполнения задания тренирующимся, и отображая полученные результаты графическими средствами отображения Тренажера. Далее совокупность данных режимной модели и программного обеспечения для расчета режима будут называться РМС (расчетная модель сети).
В 2006 – 2007 годах по заказу ОАО ФСК ЕЭС была осуществлена стыковка тренажеров Модус и Феникс, что дало возможность получить объединенный продукт с функциональностью тренажеров по оперативным переключениям и режимного.

Алгоритм взаимодействия

При проведении тренировки дежурный, производя переключения на макете своей подстанции, воздействует на состояние схемы сети (рис.6). Данные об изменении состояния коммутационной модели подстанции передаются по локальной сети на сервер, где запущен тренажер Феникс, рассчитывающий параметры в окружающей сети. Результаты расчета можно просматривать через интерфейс диспетчера тренажера Феникс; они же отображаются с помощью графических средств ПО Модус на рабочих местах всех участников тренировки.

Рис.19. Совместная работа ПО Модус и Феникс в сети.


Рис.20. Отображение синхронизированного состояния схемы в тренажерах на базе ПО Модус и Феникс.

В настоящее время компания Модус является официальным поставщиком режимного тренажера Феникс (ранее поставщиком являлась компания Монитор Электрик).
Мы принимаем также заказы также на разработку расчетных моделей для режимного тренажера Феникс.
Если у заказчика уже эксплуатируется какая-либо программа расчета режима, например программа Растр, то мы можем подключить имеющуюся программу и подготовленные для нее данные к тренажеру по тому же принципу, по которому подключен тренажер Феникс.
Компания Модус осуществляет разработку собственного модуля расчета режима. Это ПО ориентировано на расчет потокораспределения внутри энергообъекта.

Способы внедрения.

Политика компании Модус предусматривает три варианта внедрения ПО Тренажер по оперативным переключениям:

1. Собственными силами предприятия;
2. Собственными силами предприятия с получением комплексных консультаций разработчиков;
3. Выполнение всех работ под ключ.

Компания Модус поставляет все средства для составления макета и обеспечивает обучение их использованию, поэтому часто пользователи ориентируются на внедрение своими силами. Мы приветствуем такой подход, однако часто заказчики принимают такое решение, основываясь на неверной оценке трудоемкости внедрения.
Отчасти в такой недооценке «виноваты» и мы, поставляя Графический редактор, с помощью которого пользователи в рекордно короткие сроки, по сравнению с другими средствами того же назначения, готовят главную схему энергообъекта в виде рисунка.
Поэтому у пользователя создается иллюзия простоты подготовки макета. Основными следствиями являются следующие ошибки:

1. Невыделение достаточного ресурса времени персоналу для подготовки схемы. Для подготовки качественного макета необходимо освобождать сотрудника только для этой работы, как правило на период от нескольких месяцев (в зависимости от объема макета).
2. Поручение работы недостаточно квалифицированному или недобросовестному персоналу.

Примерное распределение объема работ, например, при подготовке макета подстанции, следующее:

• Подготовка главной схемы в виде рисунка. 5%
• Расстановка диспетчерских наименований, выверка топологии главной схемы 5%
• Сбор данных по объекту (включая время проезда) 10%
• Отрисовка щитов управления, панелей РЗиА, ячеек КРУ 15%
• Настройка команд и зависимостей, датчиков. 5%
• Настройка специфических правил, блокировок. 5%
• Привязка и настройка модели РЗиА. 25%
• Составление и отладка упражнений, 10 штук 5%
• Выверка правильности отрисовки макета, модели поведения, заданий, сдача - приемка 25%

Как показывает опыт, наиболее результативным является внедрение ПО «под ключ», как с точки зрения экономической обоснованности, так и с точки зрения технической политики. При выборе внедрения тренажера первыми двумя способами, заказчики, как правило, не полностью учитывают все затраты, которые несут выбрав этот путь. Следует учесть что коробочная версия может не позволять учесть всех особенностей Вашего предприятия, а при заказе под ключ соответствующие доработки тренажера выполняются вне очереди в минимальные сроки.
Стоимость внедрения тренажера формируется в зависимости от:

• Объема моделируемых объектов.
• Подробности представления (подробный, упрощенный макет).
• Дополнительных данных и схем, например схемы освещения.
• Дополнительных функций, например расчет режима.
• Наличия уже подготовленных материалов – схема в Модусе или в электронном виде – стоимость снижается незначительно, можем предоставлять скидку порядка 10%.

Часто пользователи задают вопрос: насколько удешевит работы по тренажеру наличие уже нарисованной схемы в Модусе. Ответ следует из соотношения объемов работ – при заказе полного макета объем работ и стоимость снижается примерно на 5%.

Внедрение «под ключ»

При внедрении тренажера «под ключ» мы выполняем следующие виды работ:

1. Сбор информации с выездом на энергообъект.
   Специалисты Модус выезжают на ПС и производят фотосъёмку оборудования
2. Разработка графического отображения оборудования ПС для тренажера Модус.
   Этап предусматривает подготовку условно-графических или фотореалистичных макетов следующего оборудования:
   • Главной электрической схемы объекта, включающей все силовое оборудование 6 кВ и выше, а также схемы СН 6-10 кВ;
   • Панелей щитов управления (ГЩУ, БЩУ и пр.) силовым оборудованием 6 кВ и выше;
   • Панелей релейных защит и автоматики силового оборудования 6 кВ и выше;
   • Графической имитации ОИК;
   • Ячеек КРУ (ЗРУ) 6-10 кВ.
3. Разработка анимированного макета ПС для тренажера Модус.
   На данном этапе производится анимация графического макета ПС. Анимация макета подразумевает создание согласованного поведения элементов (управление коммутационными аппаратами от ключей управления, взаимосвязь сигнальной аппаратуры с силовым оборудованием и пр.).
4. Создание коммутационной модели и моделирование устройств РЗиА.
   Во всех предложен-ных вариантах внедрения тренажера возможно использование одной их трех моделей:
   1. Коммутационная модель.
      Стандартный вариант адаптации без количественных расчетов режима сети. На основе графического макета в автоматическом режиме строится коммутационная модель, позволяющая определять участки схемы, находящиеся под напряжением, наличие либо отсутствие нагрузки (количественно не рассчитывается). Модель релейной защиты базируется на логическом анализе защищаемой зоны, срабатывание определенного вида защиты происходит в зависимости от типа по-вреждения.
   2. Коммутационно-режимная модель.
      Коммутационно-режимная модель позволяет производить количественные расчеты текущего режима сети и отображать их на измерительных приборах щита управления, при необходимости на схеме. Модель релейной защиты строится аналогично варианту адаптации на базе коммутационной модели.
   3. Коммутационно-режимная модель с расчетом ТКЗ.
      Данная модель позволяет создать тренажерную систему, максимально приближенную к реальному объекту. Совмещение коммутационно-режмной модели и подсистемы расчета токов короткого замыкания (ТКЗ) позволяет имитировать работу защит не на основе логики, а на основе текущих режимных показателей, рассчитанных значений ТКЗ, удаленности места КЗ.
5. Монтаж, наладка и поставка ПО.
   Доставка до соответствующего филиала программного обеспечения и сопроводительной документации, а также выезд специалистов для установки и настройки коробочной версии программного обеспечения (ПО) на персональные компьютеры (ПК) с предустановленной операционной системой предоставляемые заказчиком.

Установка и настройка ПО включает в себя:

• Установку драйверов и настройку оборудования входящего в поставку;
• Установку и настройку коробочной версии тренажера по оперативным переключениям Модус;
• Установку макета (модели) энергообъекта.

Дополнительные услуги.

Включение в объем работ по тренажерам указанных макетов позволит не только расширить подробность и функциональность тренажеров, но и создать электронный альбом схем с многофункциональной системой поиска и возможностью коллективного доступа, в том числе и через сеть Интернет.
Точная стоимость работ по разработке модели вышеуказанного оборудования в тренажер определяется индивидуально, исходя из объема схем и требуемой подробности. Ориентировочная стоимость выполнения этих работ указана в таблице.

*В стоимость обучения не входят командировочные расходы на 2 преподавателей. Техника и помещения для проведения занятий предоставляются заказчиком.
Тренажер прошел сертификацию в Департаменте Генеральной инспекции по эксплуатации электрических станций и сетей РАО ЕЭС России в соответствии с «Нормами годности программных средств подготовки персонала энергетики» СО 34.12.305-99, успешно применяется на многих соревнованиях, в том числе Всероссийского уровня.

Наши заказчики

Тренажер Модус в современном виде (версия 5.0-5.10) уже внедрен на следующих сетевых предприятиях:

• ФСК ЕЭС (в объеме подробных макетов на все подстанции 330 кВ и выше);
• МЭС Центра– Московский, Вологодский, Тверской ЦУС (в объеме упрощенных макетов всех подчиненных объектов);
• Южные ЭС Мосэнерго;
• Ярославские ЭС;
• Восточные ЭС Мосэнерго;
• Красноярскэнерго

По желанию заказчика возможна доработка тренажерного комплекса и увеличения его функциональности в части взаимодействия с технологическими системами, перечень, объем и сроки доработки оговариваются отдельно и на его основе составляется смета стоимости работ.

По желанию заказчика могут быть разработаны однопользовательские варианты, а также комбинированные варианты внедрения Тренажера, стоимость которых может быть рассчитана на основе указанных цен.
