Мобильное приложение предназначено для обеспечения мобильной бригады средствами просмотра в электронном виде эксплуатационной документации, а также средствами ее ведения. Мобильный АРМ позволяет:

• просматривать:

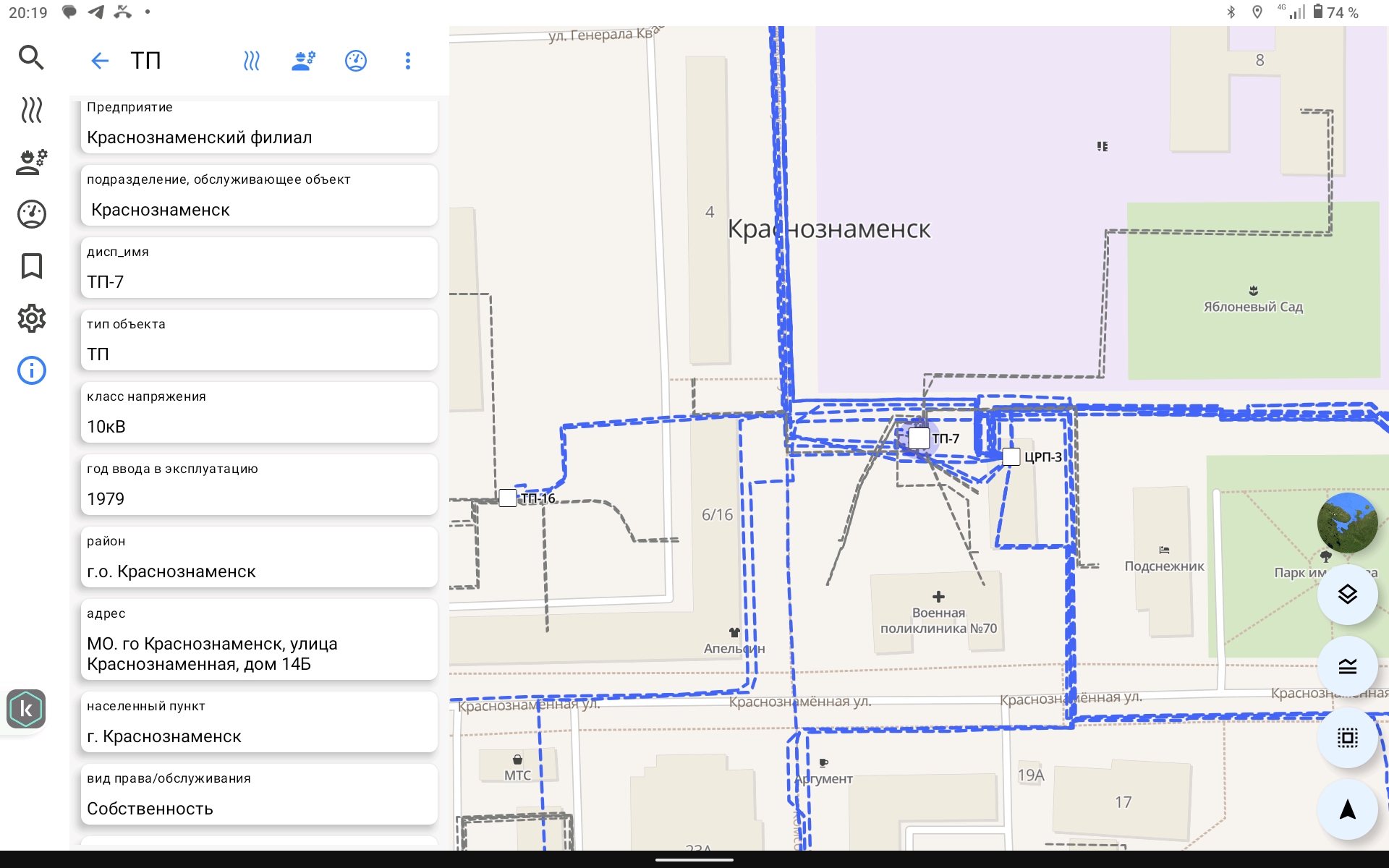

  • характеристики оборудования из системы паспортизации оборудования по месту;

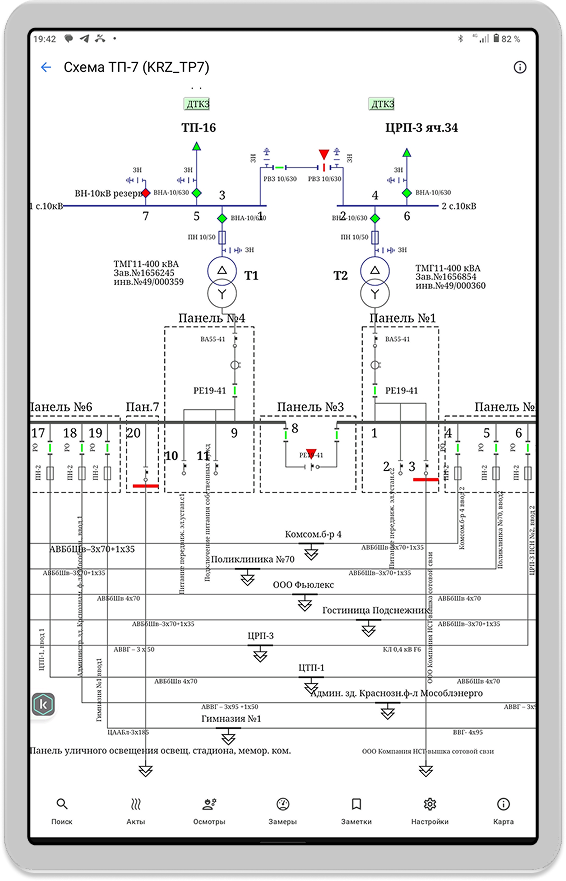

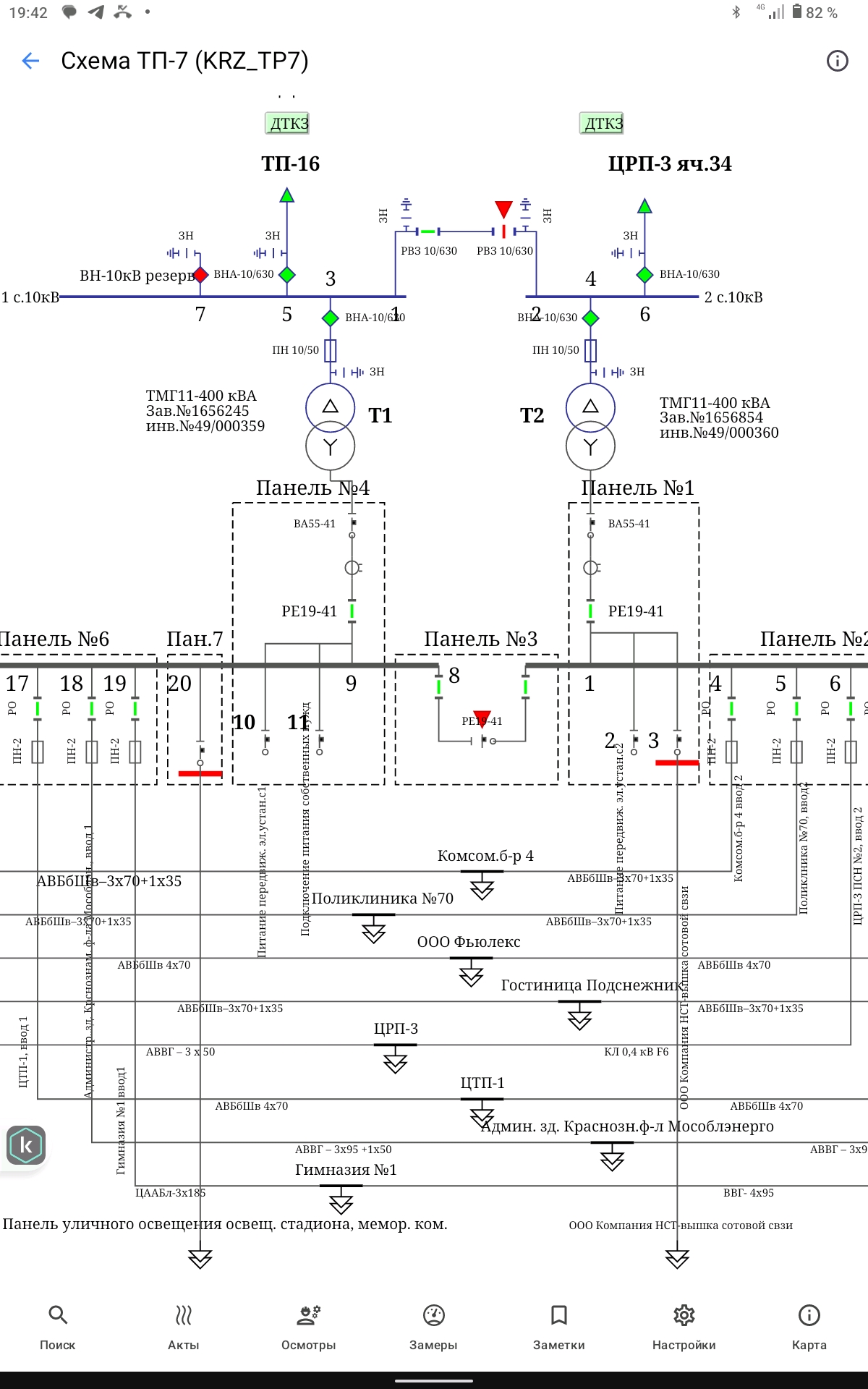

  • однолинейную схему по выбранной подстанции;

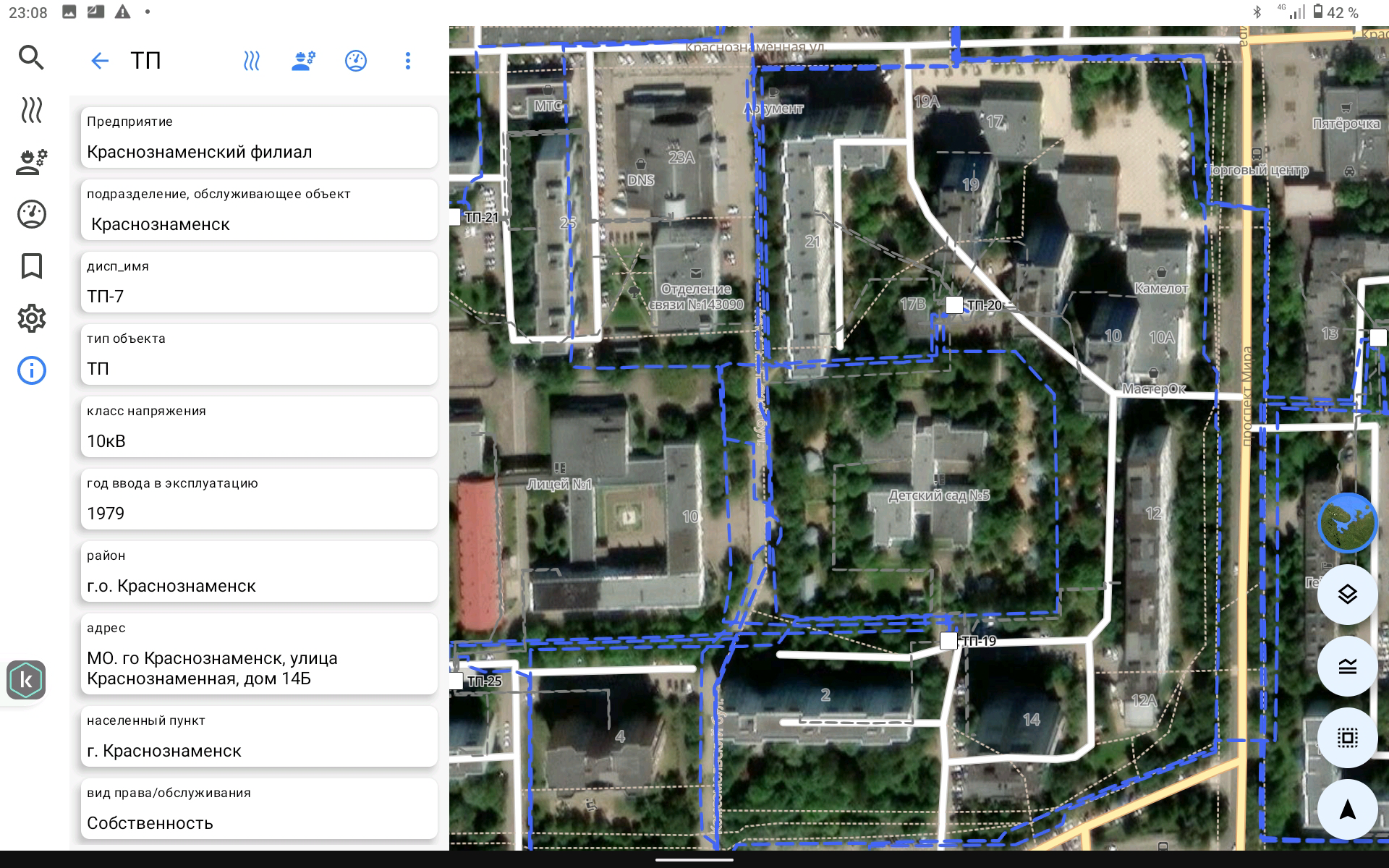

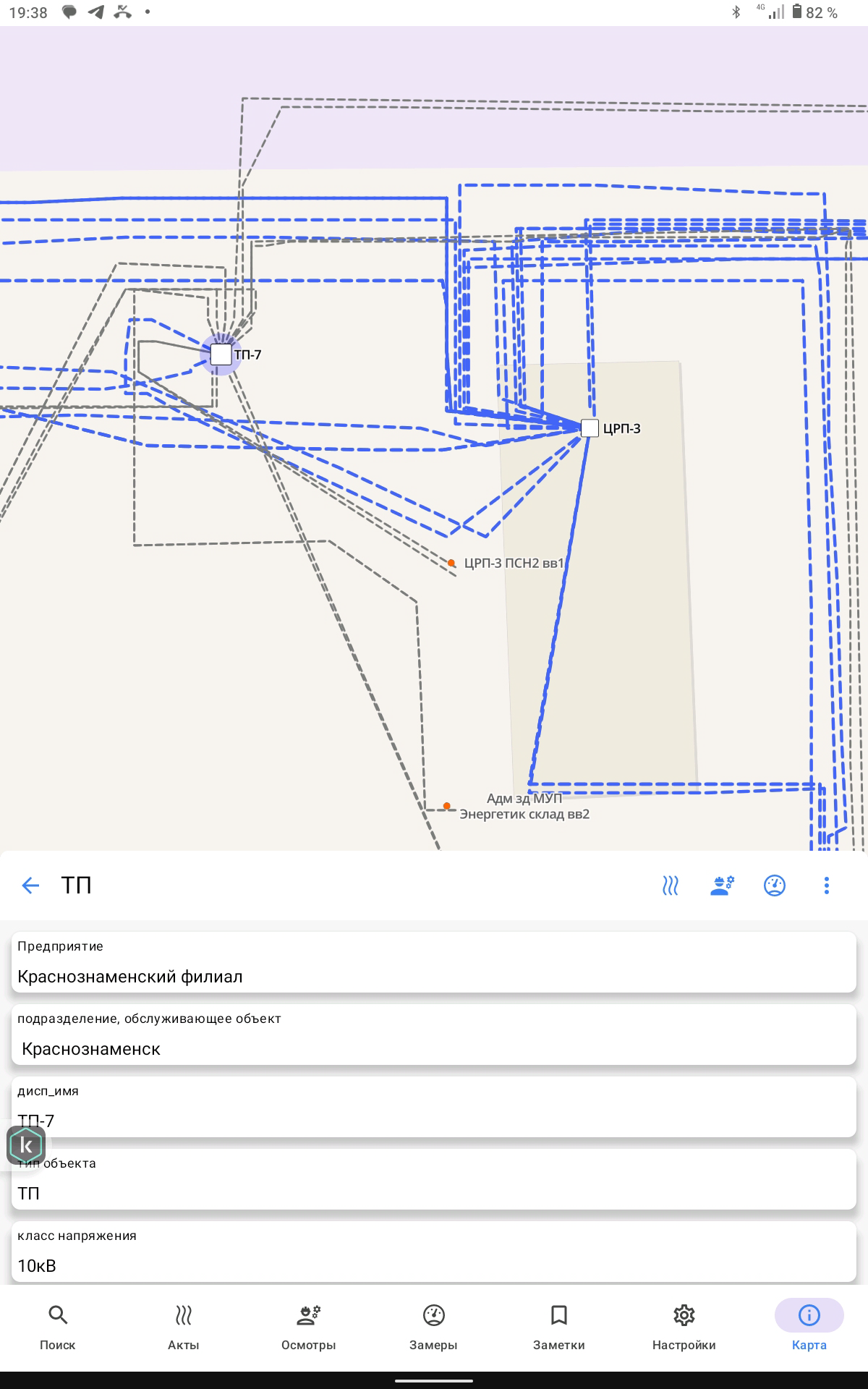

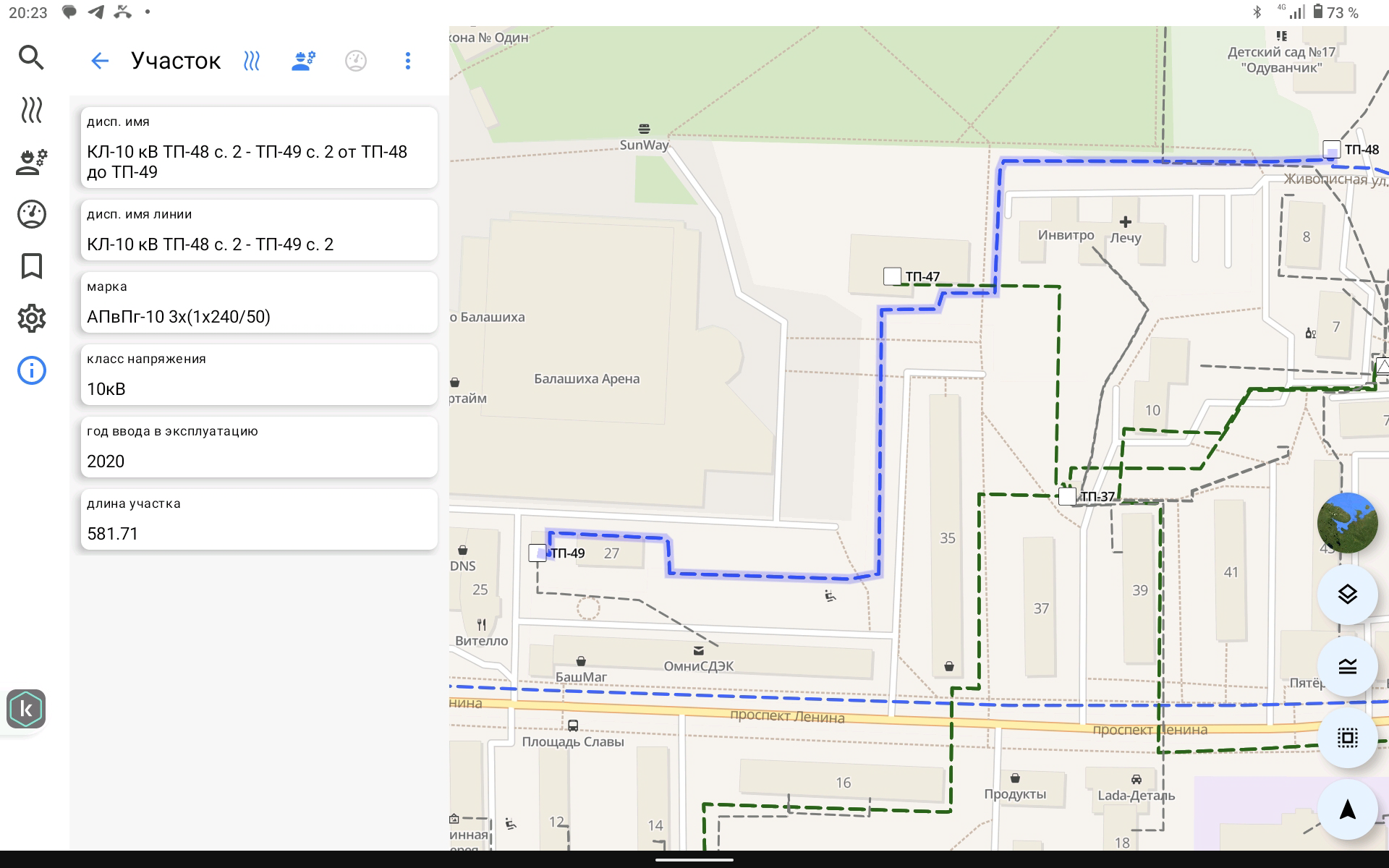

  • трассу линий (например, фидеров 0,4кВ и 6-10кВ);

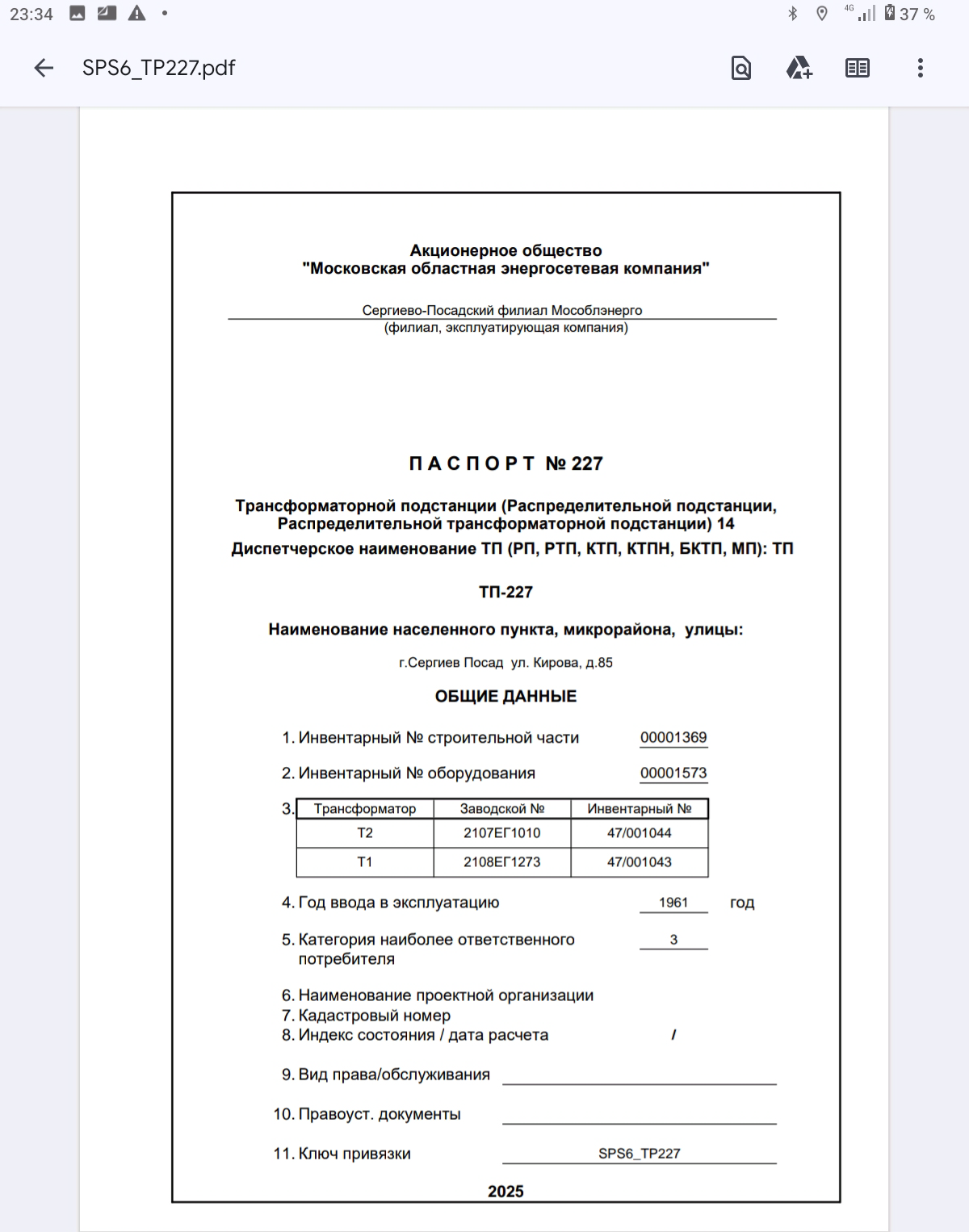

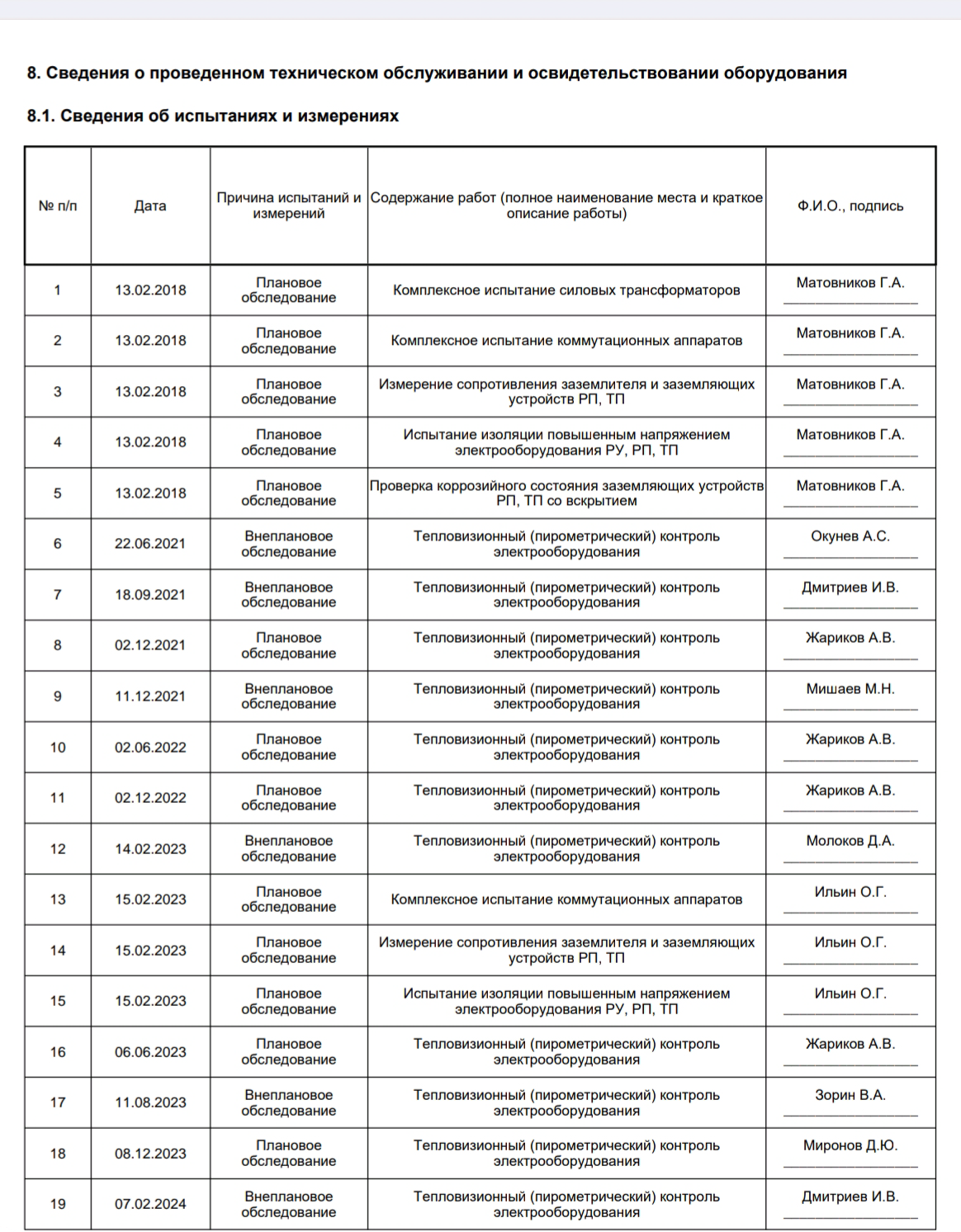

  • паспорта линий и подстанций;
• фиксировать с автоматической передачей на сервер паспортизации материалов:
  • временные отметки на карте с указанием причин установки временных отметок и комментариями к временной отметке;
  • фотоматериалы по строительной части и электросетевого оборудования;
  • данные актов тепловизионного контроля оборудования ПС;
  • РП, ТП, ВЛ, КЛ и КВЛ;
  • листов смотра строительной части ПС, ТП и РП;
  • листов осмотра электросетевого оборудования ПС, РП, ТП, ВЛ, КЛ и КВЛ;
  • автоматическое передача выявленных дефектов по результатам осмотров и обнаруженные во время проведения тепловизионного контроля в электронный журнал дефектов с возможностью автоматической рассылки и на заданные электронные e-mail адреса;
• просматривать и редактировать введенные ранее на этом устройстве акты ТК и осмотры;
• работать как в онлайн, так и в офф-лайн режиме, т.е. при отсутствии связи с сервером, накапливать данные и передавать результаты осмотров при возобновлении канала связи.







Способы установки и обновления мобильного приложения

Мобильное приложение возможно установить либо с сервера - проверяется наличие обновлений, либо установить через apk-файл.

Режимы работы приложения

Мобильное приложение работает как в онлайн, так и в офф-лайн режиме.

Для офф-лайн режима работы на мобильное устройство с сервера мобильного приложения закачиваются основные данные по оборудованию из системы паспортизации в SQL-Lite формате. При возобновлении канала связи данные по результатам осмотров, измерений, тепловизионного контроля, фотографии оборудования  пользователь передает на сервер.

Взаимодействие мобильного клиента и сервера осуществляется через REST API (протокол https).

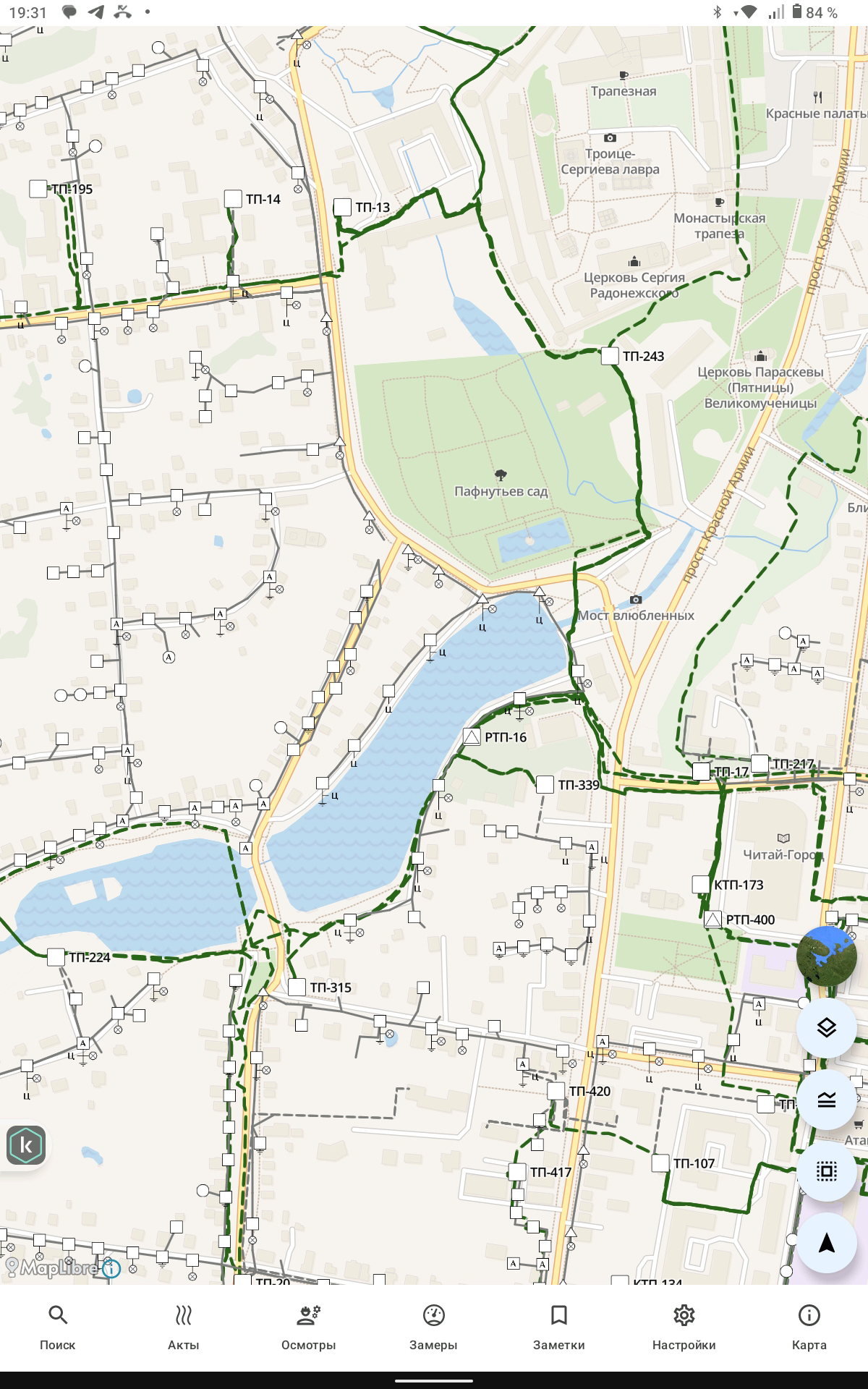

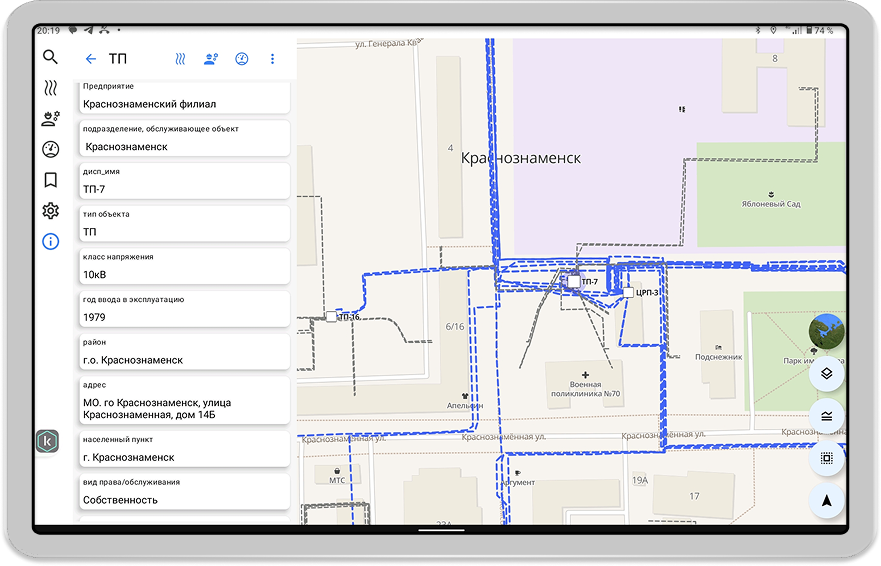

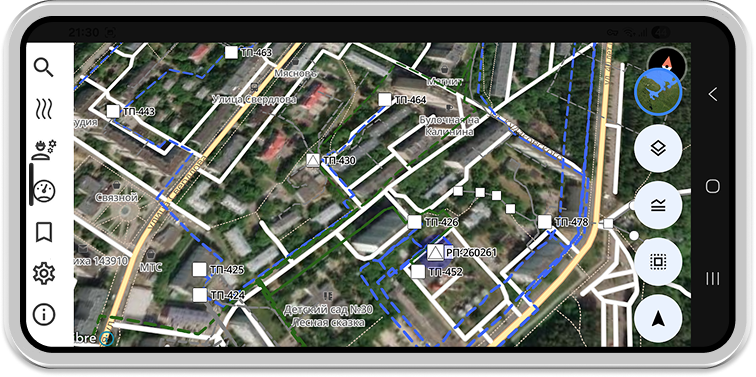

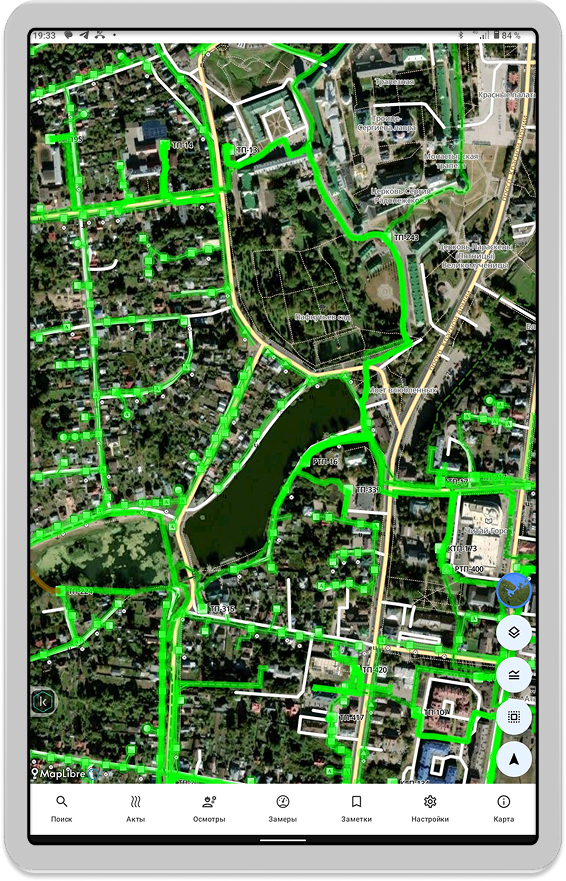

Карта

Карта мобильного устройства формируется на сервере мобильного приложения и загружается локально для офф-лайн режима работы. Карта представляет собой базу с набором тайлов и объектами поопорных схем из системы паспортизации оборудования.

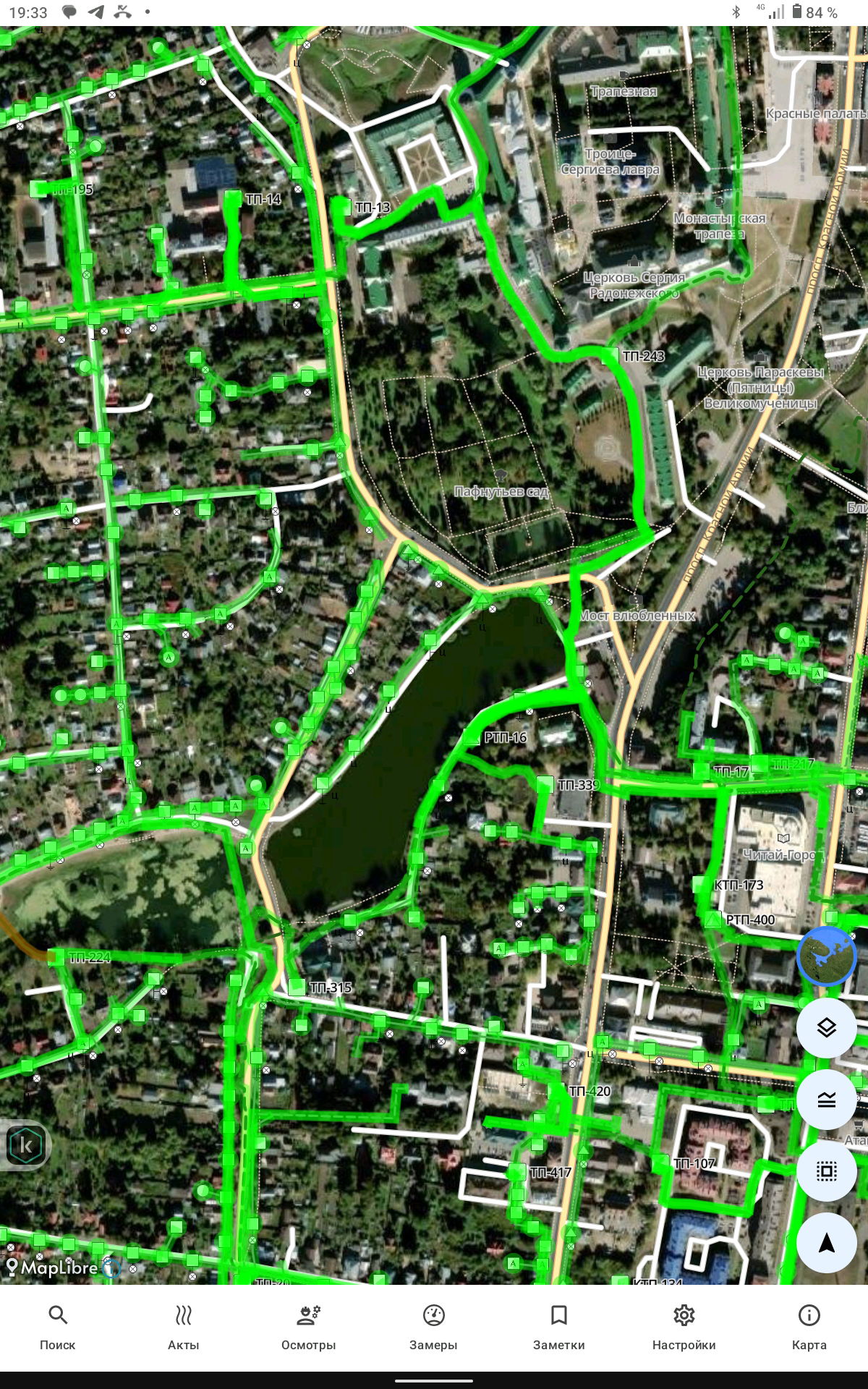

Геоподоснова выполнена на базе Open Street Map (OSM). Спутниковые снимки загружаются из открытых источников в кэш сервера мобильного приложения. В мобильное устройство спутниковые снимки загружаются с сервера мобильного приложения и кэшируются для офф-лайн режима.

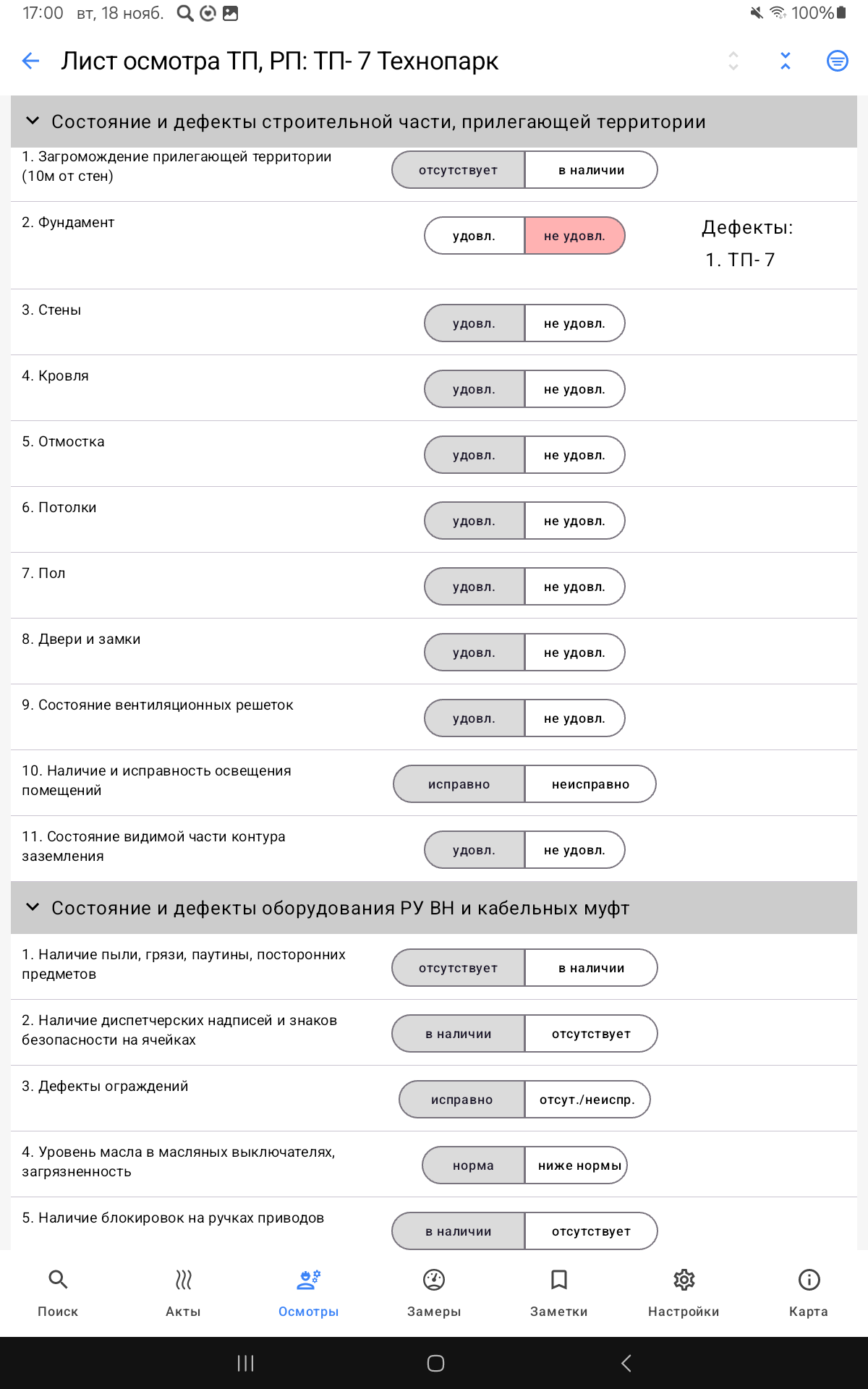

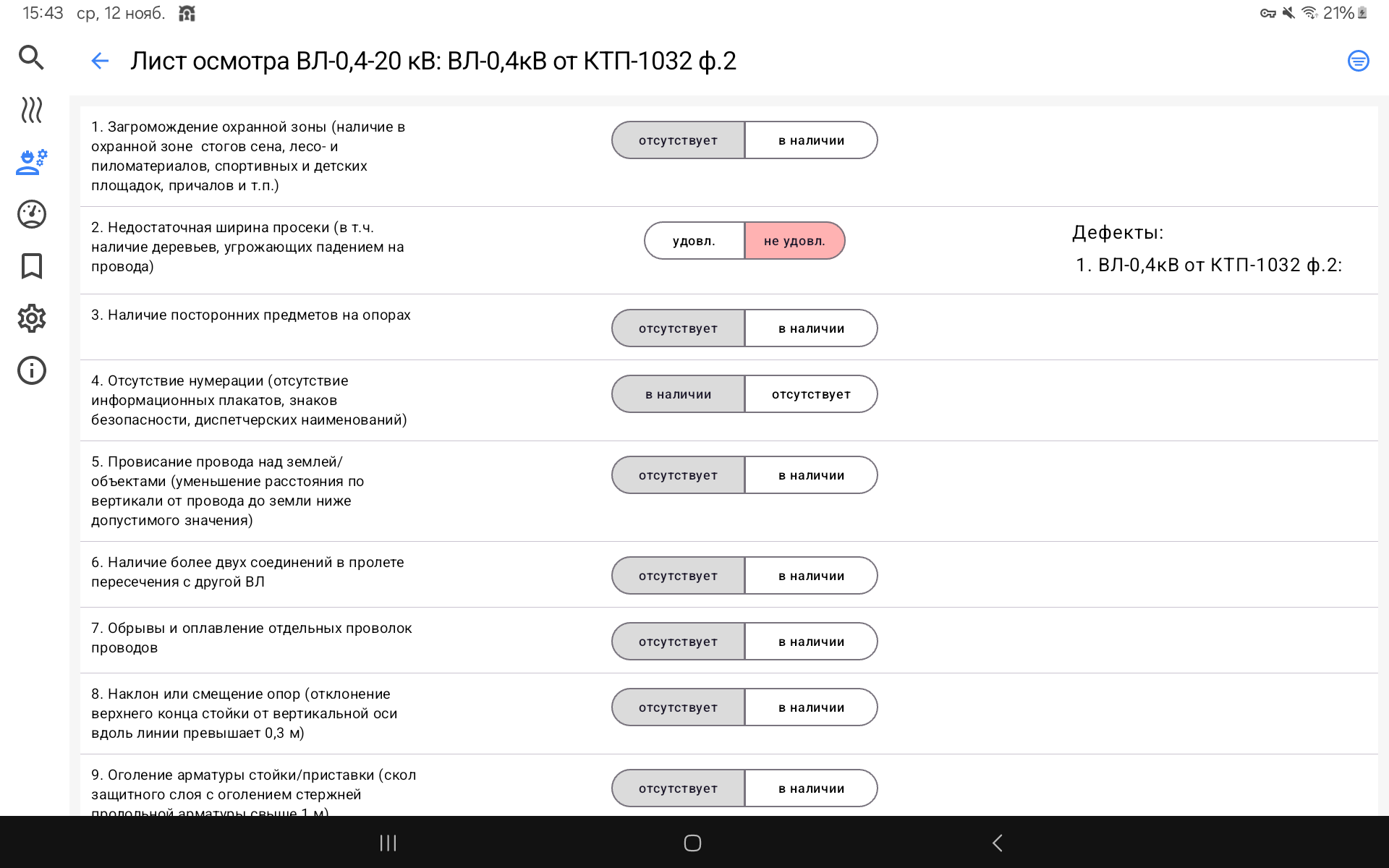

Листы осмотра

Для стационарного и мобильного рабочих мест разработаны формы ввода-вывода данных листов осмотра:

• форма листа осмотра ПС

• форма листа осмотра РП-ТП

• форма листа осмотра ВЛ-35-110 кВ

• форма листа осмотра ВЛ-0,4-20 кВ

• форма листа осмотра КЛ

№	Лист осмотра	Объем данных по листам осмотра
1	ПС	12 разделов; 152 пункта
2	ТП-РП	5 разделов; 61 пункт
3	ВЛ 35 кВ	1 раздел; 28 пунктов
4	ВЛ 04-10кВ	1 раздел; 23 пункта
5	КЛ	1 раздел; 13 пунктов



Акт тепловизионного контроля

В акте проведения тепловизионного контроля указывается:

• объект, где проводятся измерения;
• тепловизор, которым проводят измерение;
• заполняются автоматически:
  • наименование объекта
  • адрес
  • дата проведения
  • характеристики тепловизора;
• цель измерений;
• при обнаружении неисправности указывается:
  • неисправное оборудование
  • признак неисправности
  • температура неисправных узлов
  • температура окружающего воздуха
  • термограмма
  • фотографии неисправного оборудования

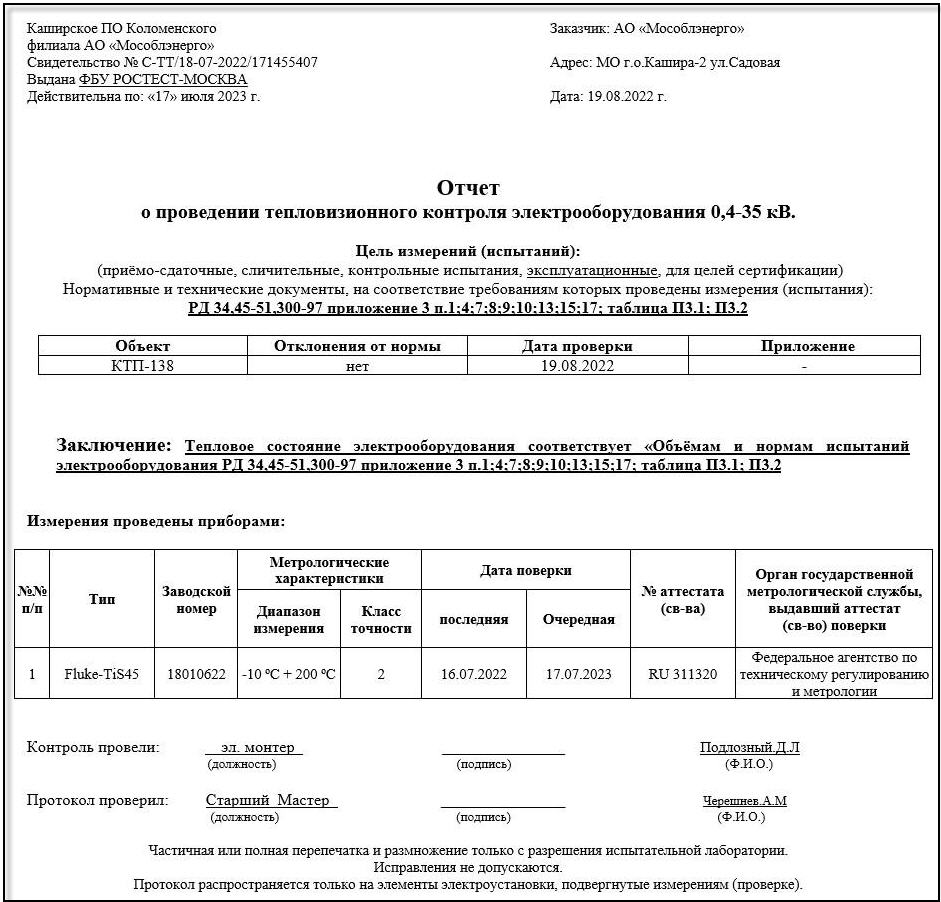

 Акт проведения тепловизионного контроля соответствует форме:

При фиксации актов ТК для тепловизоров должны быть заполнены параметры в БД паспортизации:

№	Группа	Характеристика	Тип данных	Пример заполнения
1	Тип и заводской номер	Тип (марка)	Строка	Fluke-TiS45
2		Заводской номер	Строка	18010622
3	Метрологические характеристики	Диапазон измерения (минимальное и максимальное значение)	Число	-10 ºС + 200 ºС
			Число
4		Класс точности	Число	2
5	Дата проверки	последняя	Дата	16.07.2022
6		Очередная	Дата	17.07.2023
7	Данные об аттестации	№ аттестата	Строка	RU 311320
8		Орган государственной метрологической службы, выдавший аттестат (св-во) поверки	Строка	Федеральное агентство по техническому регулированию и метрологии

Интерфейс заполнения

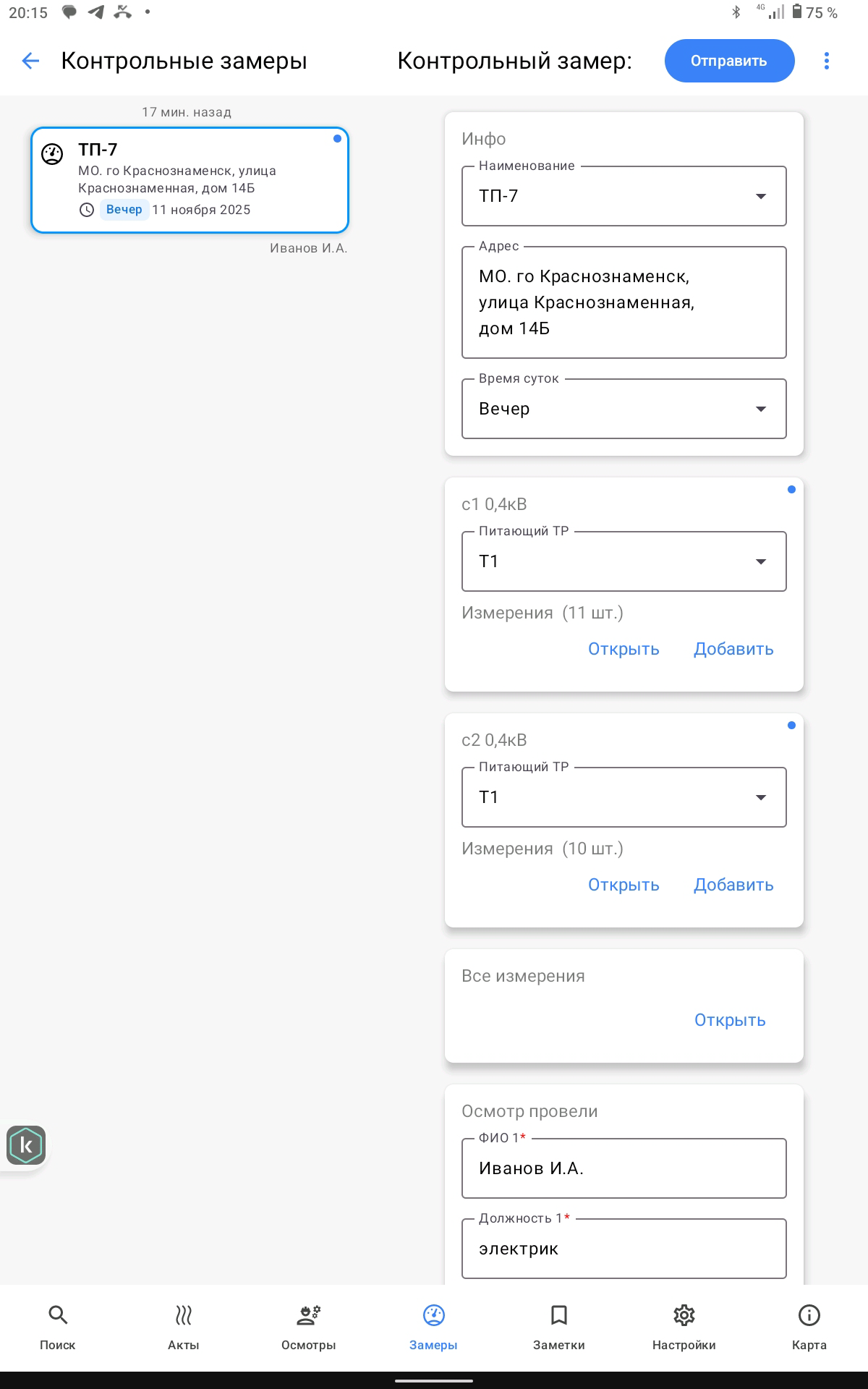

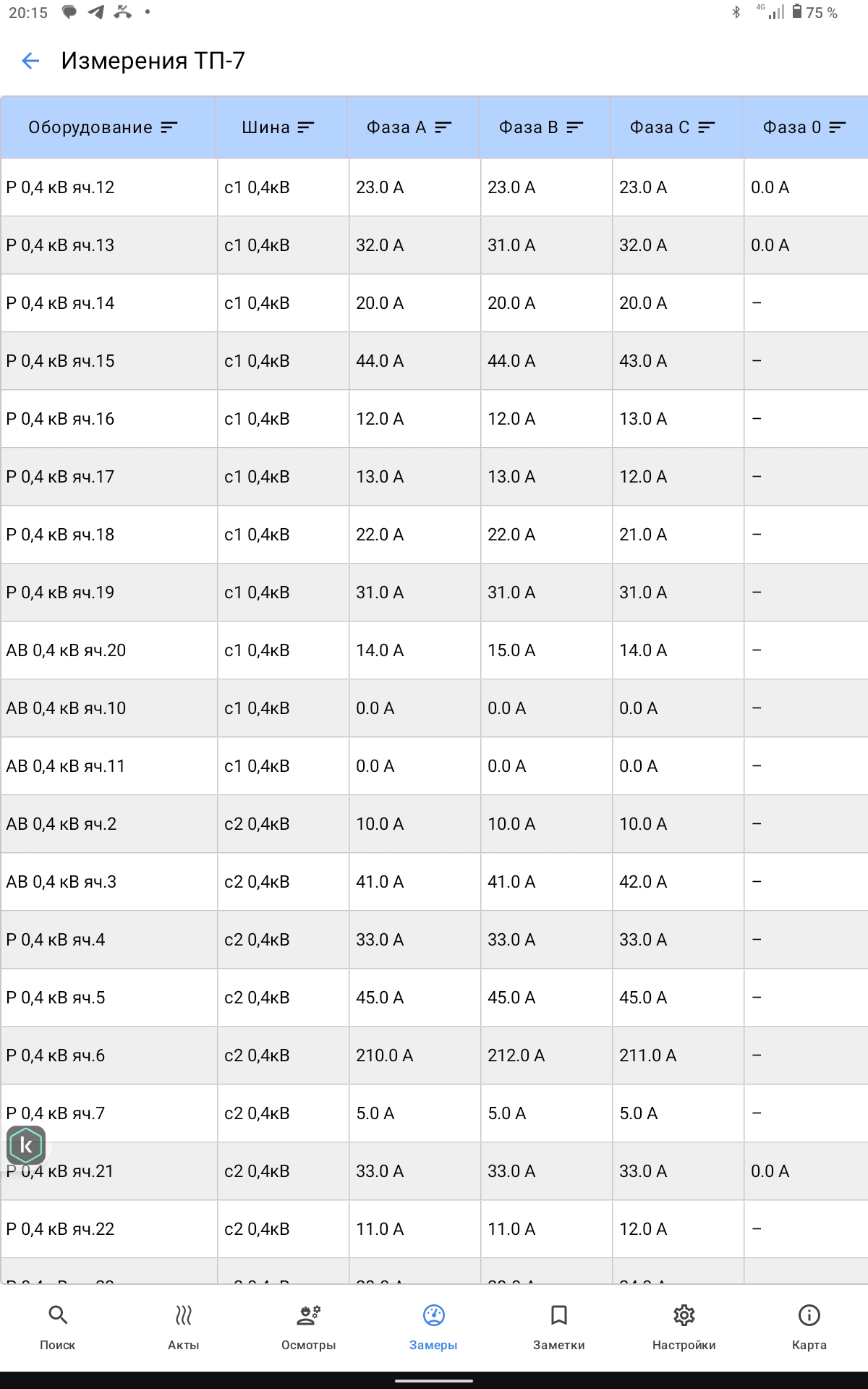

Интерфейс заполнения форм листов осмотра, актов ТК и листа замеров на мобильном АРМ:

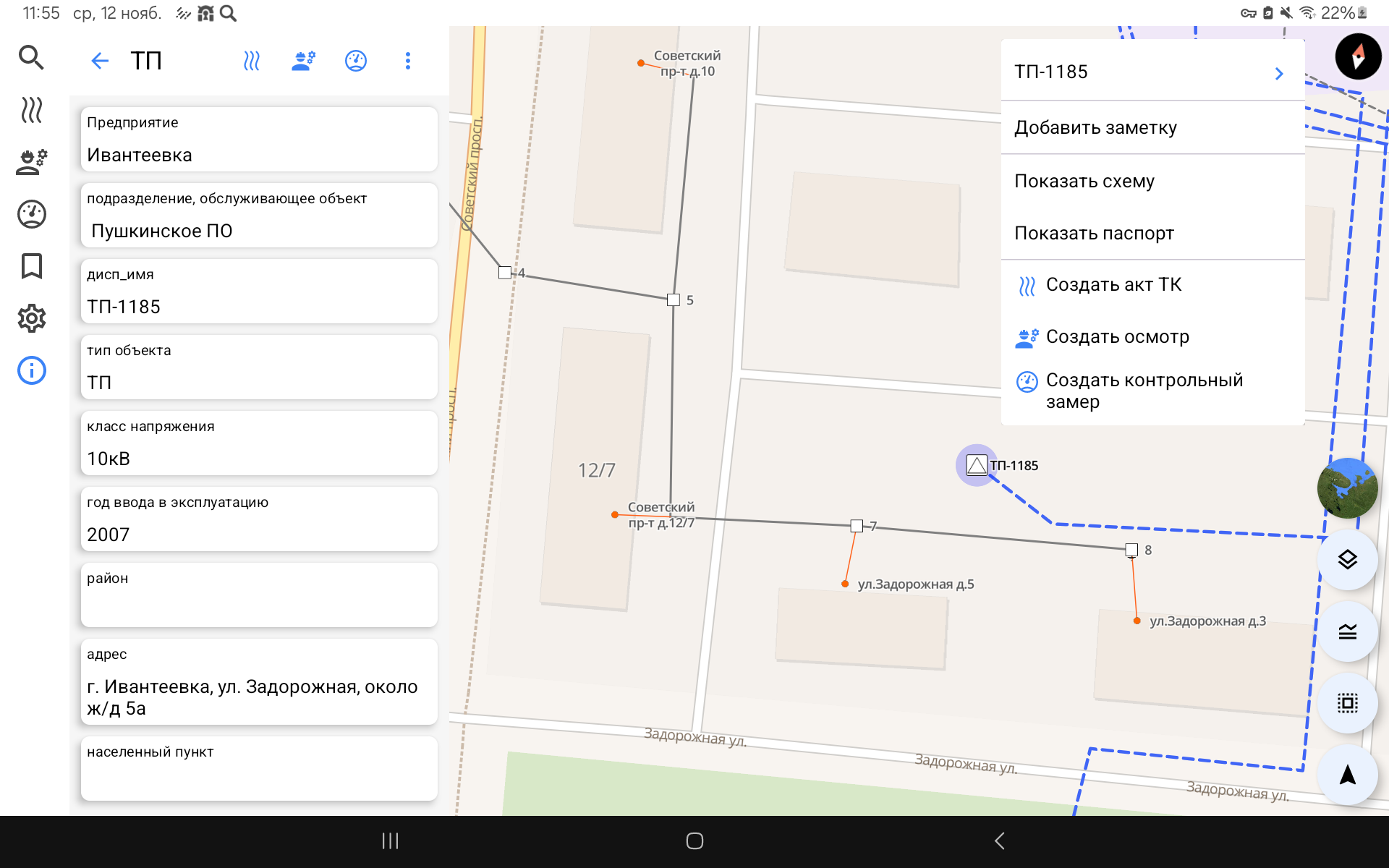

• Пользователь выбирает объект в мобильном приложении (электроустановку или линию электропередач на карте), после чего наименование и адрес объекта фиксируется автоматически;
• Выбирает с подробной схемы подстанции оборудование, где производится замер;
• Заполняет параметры листа осмотра или акта ТК, прикрепляет фотоматериалы к листу осмотра или акту ТК;
• Выбирает из списка второе лицо, производящее осмотр, измерение;
• Выбирает пункт «Отправить» (отправка на сервер паспортизации);
• После выполнения успешно выполненной операции «Отправить» лист осмотра становится недоступным для повторной отправки до тех пор, пока не будут внесены корректировки;
• После успешной отправки на сервер и ошибочных изменений в осмотрах есть возможность «Сбросить» изменения (т.е. произвести откат к состоянию на момент последней отправки);
• Удаление локального осмотра или акта ТК не повлечет за собой их удаление на сервере. Отметить ошибочные акты можно на стационарном АРМ;
• Пользователь должен указать ФИО и должность лиц, производящих осмотр. Без заполнения обязательных полей акт ТК, осмотр или контрольный замер не отправятся на сервер паспортизации.
