Геоинформационная модель
Назначение
Начиная с версии 5.20 графическая система «МОДУС» уже обеспечивала возможности работы с геоинформацией, а в версии 6.30 и выше обладает развитым функционалом, закрывающим все основные задачи оперативного управления распределительными электрическими сетями.
Модуль ГИС объединяет данные географической информационной системы, схемы электрических сетей всех классов напряжения, а также все возможности по управлению сетью.

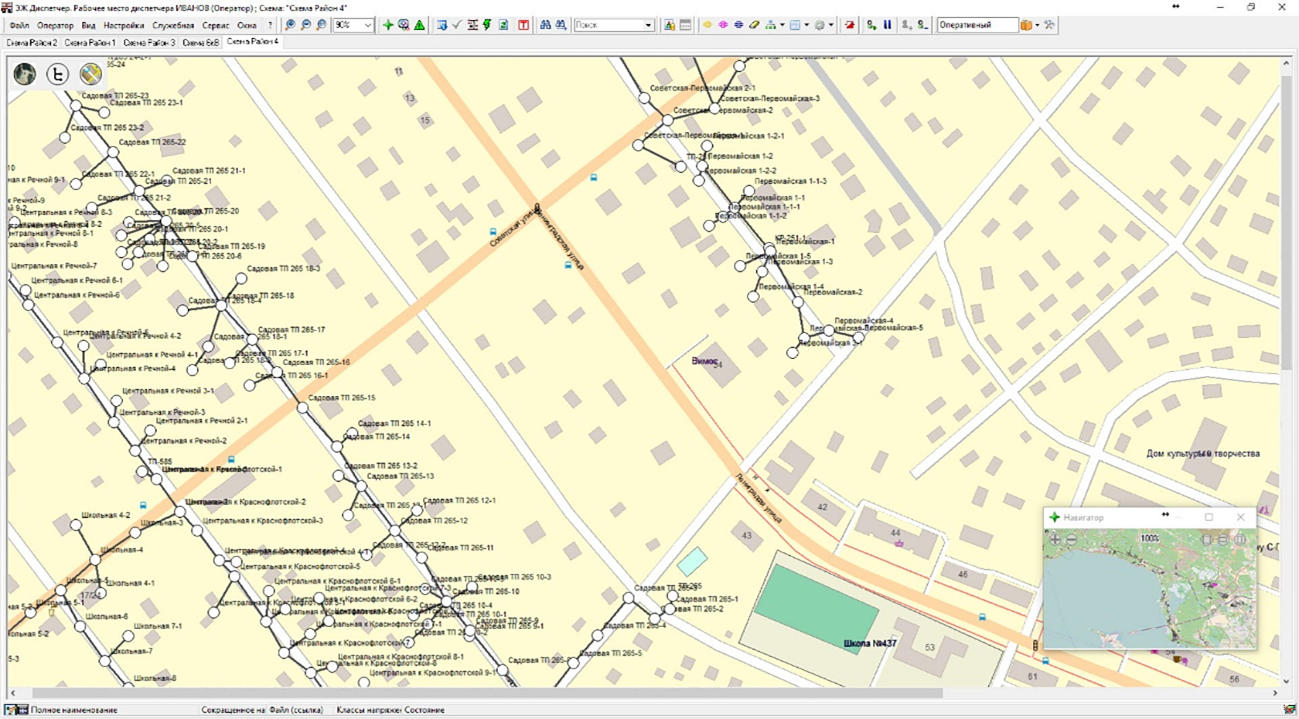

Общий вид экранной формы АРМ Диспетчера при работе с геоинформацией
Варианты технического решения
ДИС «МОДУС» позиционируется не как альтернативная, специализированная ГИС, рассчитанная на создание, хранение, преобразование больших объемов геоданных, а рассчитана в основном на представление подготовленной геоинформации и управления пространственно-распределенными ресурсами электрической сетевой компании.
Для реализации функциональности ГИС необходимо:
- выполнить экспорт в схему формата *.XSDE или реализовать конфигурацию, обеспечивающую загрузку «на лету» геоданных из заранее подготовленных растровых или векторных карт территории обслуживания сетевой компании. Как правило источниками являются корпоративные ГИС или интернет геосервисы;
- создание модели электрической сети с использованием символов условно графического обозначения ее объектов (опоры ЛЭП, территория и оборудование ПС) и сохранение в отдельном документе формата Модус;
При наличии развитой корпоративной ГИС, иногда целесообразна разработка интеграционного решения, ограничивающегося возможностью перекрестных переходов с выделенных объектов из ДИС в ГИС и наоборот. В настоящее время реализованы проекты интеграции с ArcGIS, MapInfo.
Ядро модуля ГИС
Работа с геоинформацией
Хранение геоданных реализуется с использованием внешних форматов, в настоящее время реализован импорт из следующих источников геоданных:
- Растровая карта-схема;
- Файлов формата MapInfo;
- Файлов формата OSM (OpenStreetMap);
- Интернет сервис ЯндексКарты;
- Интернет сервис GoogleMap;
Перечень источников открыт и постоянно расширяется в зависимости от потребностей заказчиков.
Основой модуля ГИС является функциональность пересчета из географических (WGS 84 на которых функционирует GPS/ГЛОНАСС) во внутренние прямоугольные координаты схемы МОДУС, обеспечивающая корректное взаимное расположение на проекции объектов карты, объектов электрической сети при выбранном масштабе просмотра.

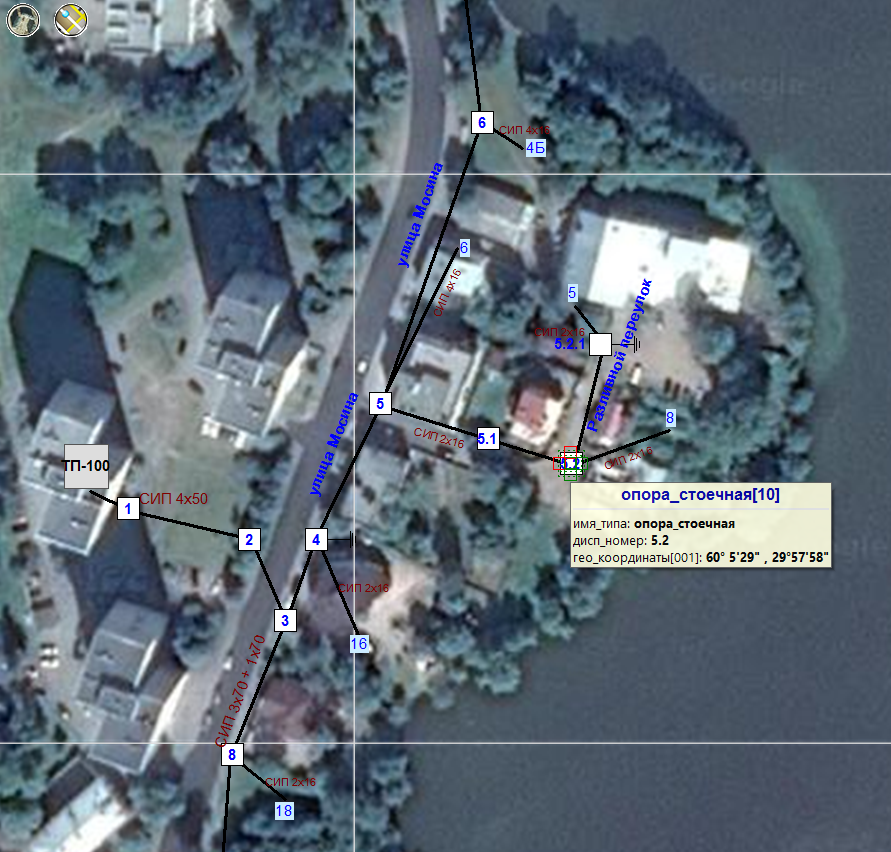

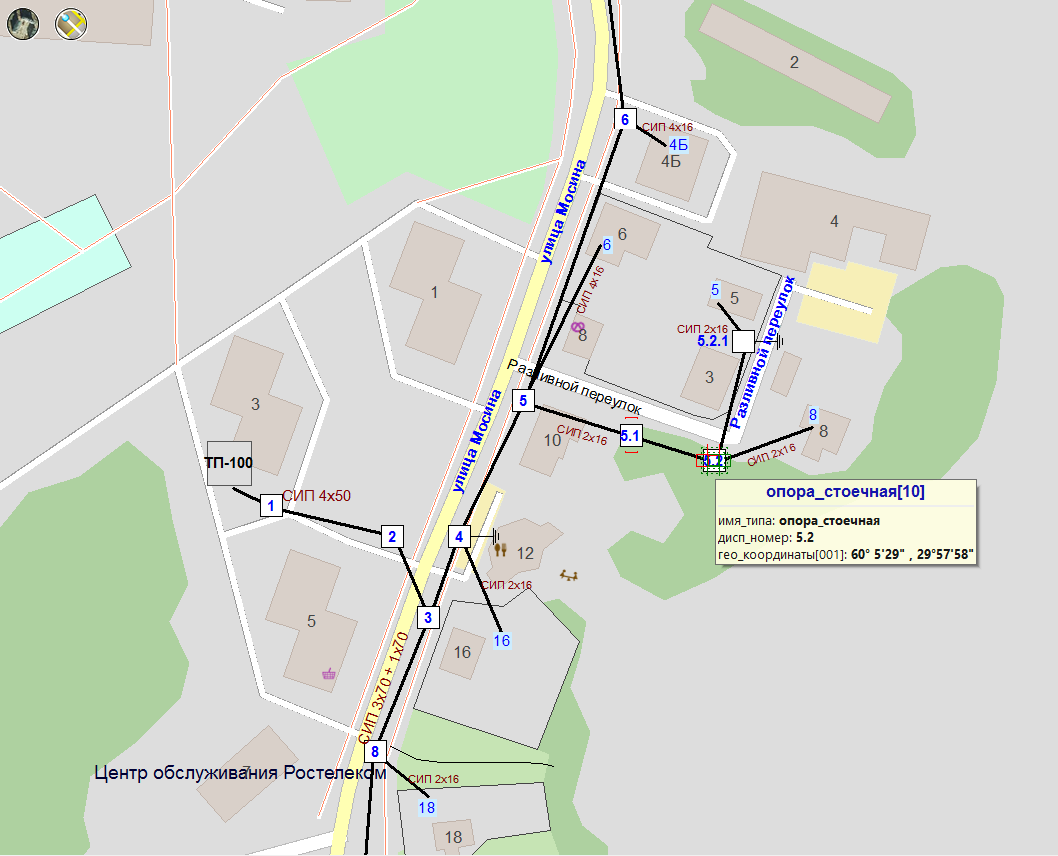

Представление ЛЭП на фотоподложке
Импорт схем из векторных форматов MapInfo и OSM
Импорт обеспечивает создание «на лету» массива геоданных без возможности редактирования на базе файла схемы формата Модус. Импорт данных состоит в преобразовании исходных форматов в структуру объектов Модус, при отображении используется выбранный стиль графического представления объектов и происходит пересчет координат. При необходимости актуализации геоданных необходимо просто обновить исходные файлы.
Представление объектов ЛЭП на подложке из OSM
При импорте объекты географической модели размещаются на создаваемых слоях, соответствующих исходной карте. Отображение выбранных слоев возможно отключить, путем скрытия соответствующих Уровней детализации.

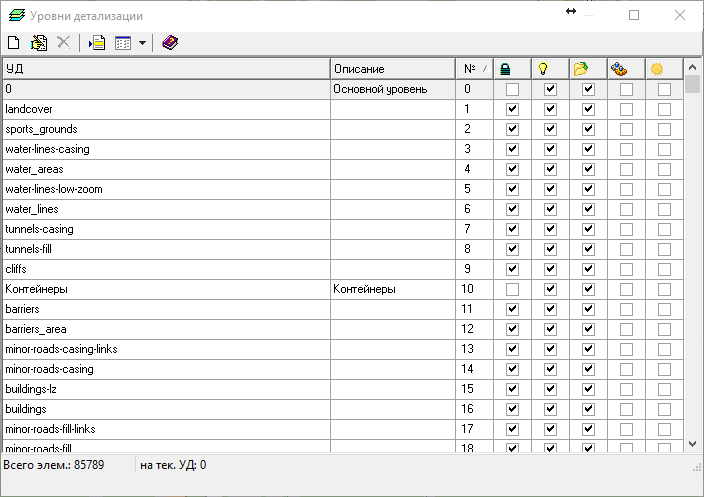

Выбор уровней детализации для отображения
ГеоМодель электрической сети
Процесс создания географической модели электрической сети обеспечивается следующимими возможностями графическойго редактора "Модус" :
- нанесении объектов электрической сети вручную из библиотек элементов в привязке к существующей геоподложке, при этом объектам присваиваются географические координаты в соответствие с выбранным местоположением на подложке;
- инструментом импорта прикладного слоя данных из внешнего хранилища формата MIF/MID (MapInfo);
- инструментом импорта данных формата Google KML, в случае использования Заказчиком приложения Google "Планета Земля" для учета пространственно распределенных энергообъектов предприятия;
- инструментом импорта данных формата GPX (GPS eXchange Format), при наличии у Заказчика соответсвующих исходных данных (обычно при использовании съемки энергообъектов с использованием GPS приемников);
Результаты импорта сохраняются в файл формата "Модус" и могут быть в последствие отредактированы. Отображение загруженных объектов сети производится в соответствие с выбранным стилем, размещение в соответствие с имеющимися координатами.

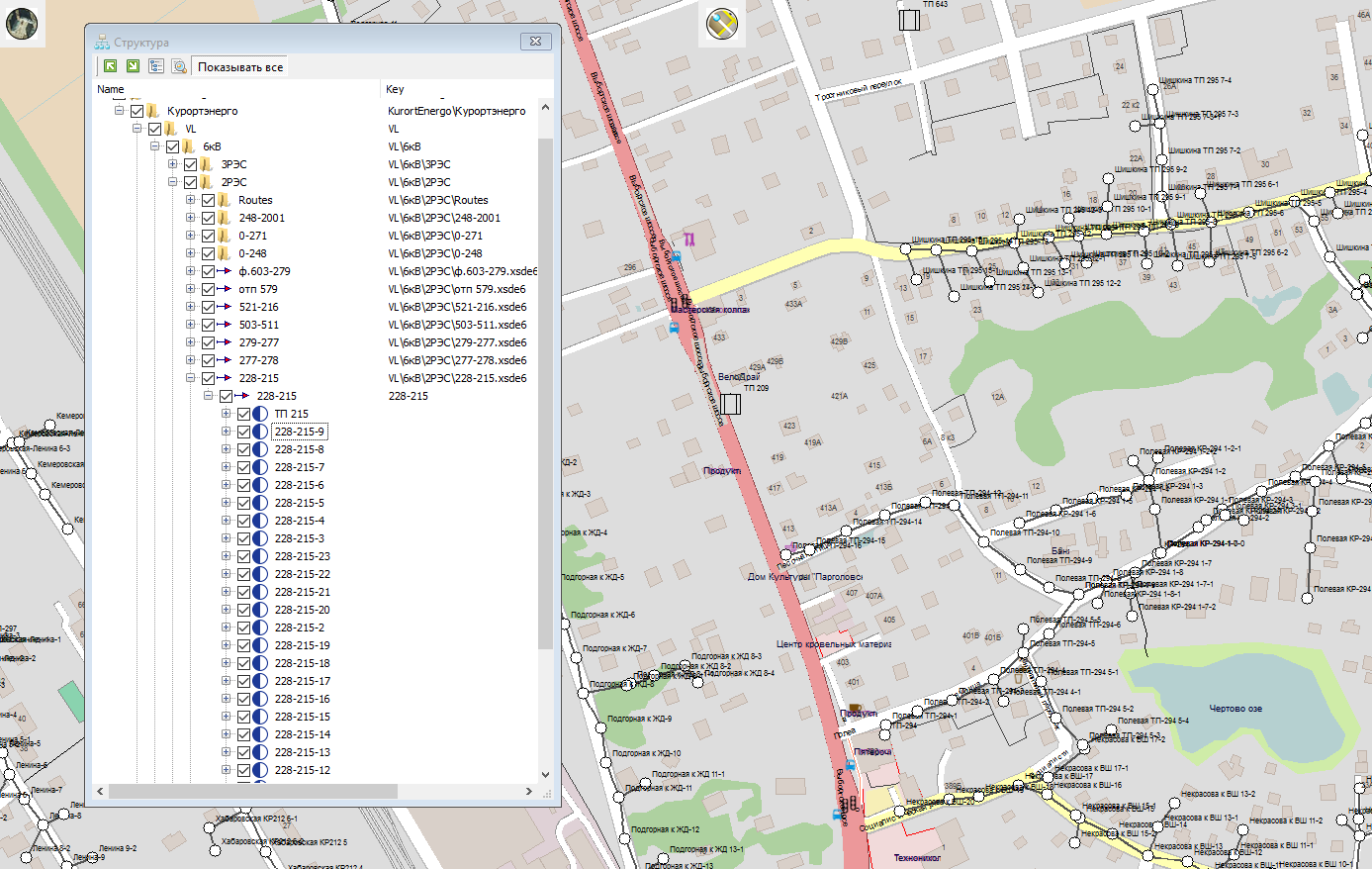

Выбор объектов для представления на карте - схеме
Объекты электрической сети могут размещаться в соответствие с потребностями на отдельных уровнях детализации.

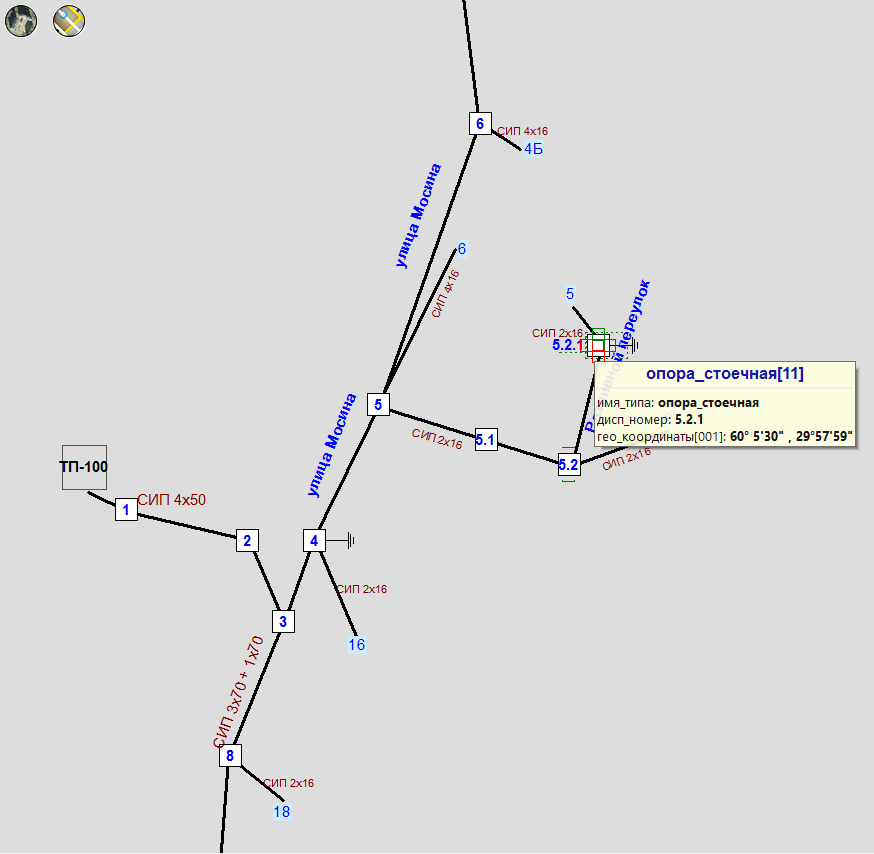

Сохранение схемы ЛЭП в отдельном документе
Преимущества использования и особенности
Быстрая и эффективная навигация
Быстрая навигация реализуется с использованием мыши и клавиатуры при навигации по схеме, при использовании устройств с сенсорным экраном, с поддержкой «мультитач», доступны привычные возможности изменения масштаба изображения.
Поиск информации
Среда модуля ГИС предоставляет средства для поиска местоположения энергообъектов, объектов географической карты, Абонентов. Средства сортировки и фильтрации по атрибутам объектов облегчают поиск и представление данных. При выборе объектов доступны переходы на уровни более подробной информации, или показывает элемент на схеме.

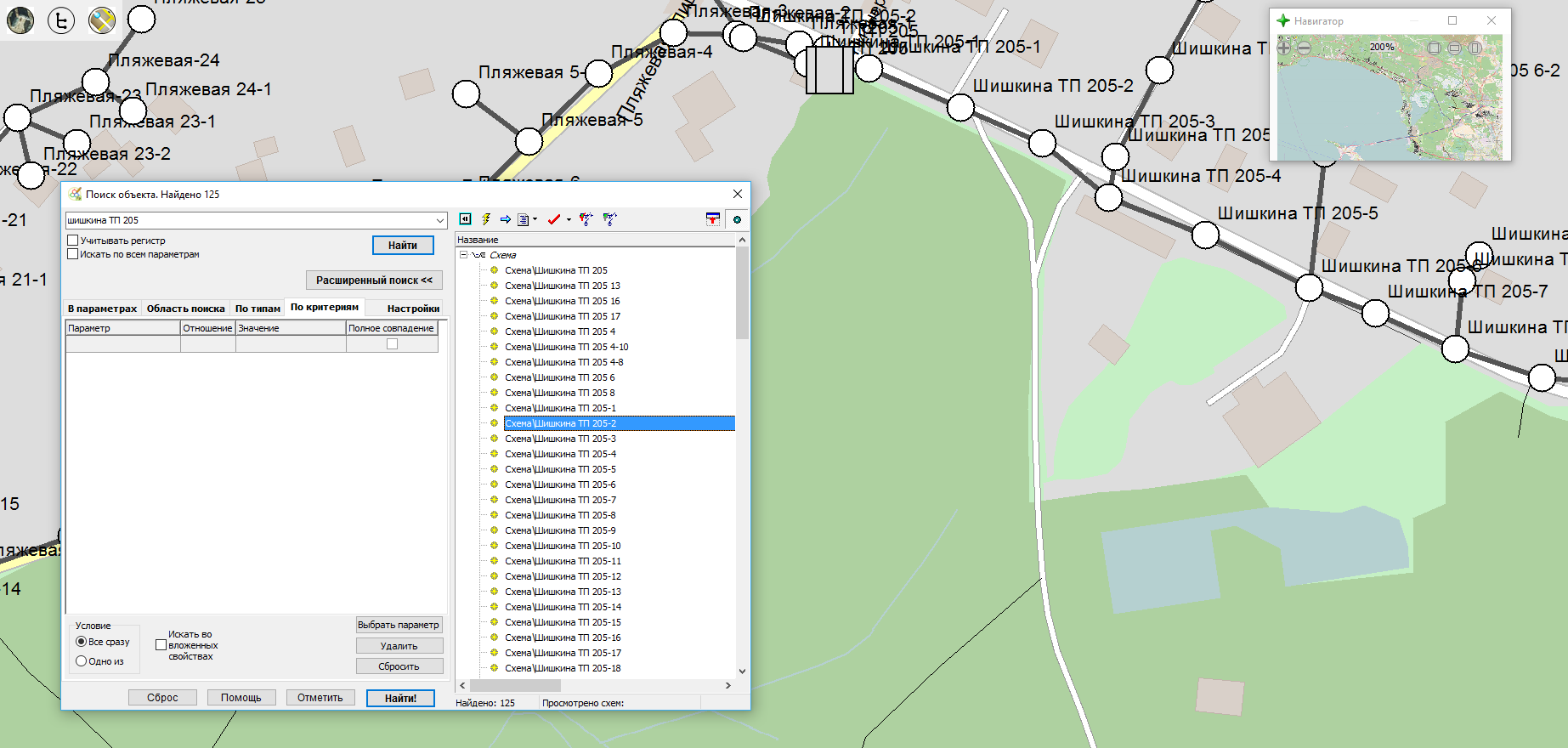

Использование поиска для навигации по схеме
Создание плакатов и обозначений
В ДИС могут быть созданы плакаты и пометки, обозначающие запланированные или внеплановые работы, поступившие сообщения от Абонентов. Эти обозначения содержат информацию о переключениях и пояснения, и отображаются на карте.
Связь Абонент-фидер
Привязка Абонентов к сети производится посредством связывания его с комбинацией шина/фидер для одного или нескольких точек поставки электроэнергии. Имеется возможность отобразить количество обесточенных потребителей прямо на карте.

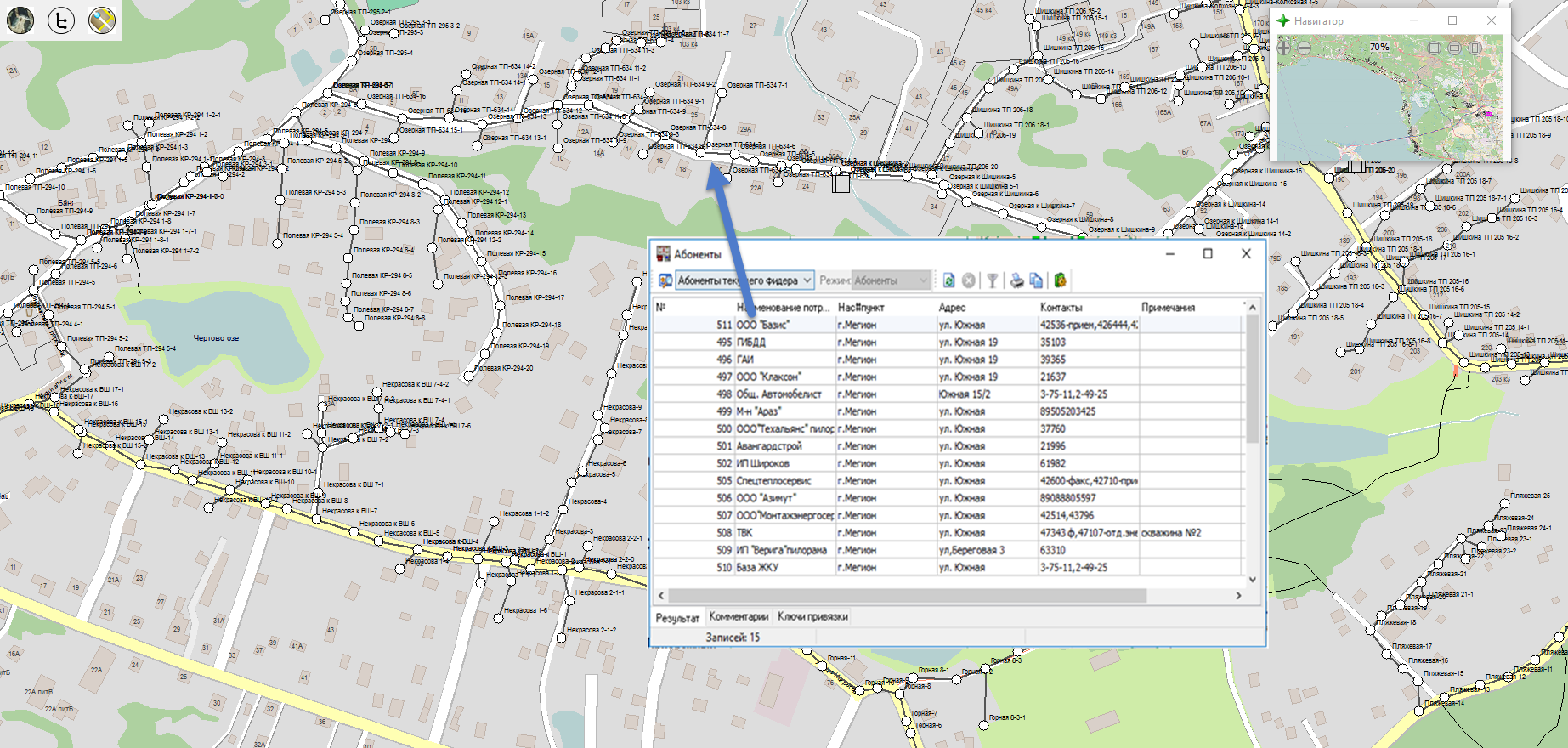

Отображение списка абонентов текущего фидера / выделенного объекта
Координация и поиск ближайшей ОВБ
При наличии у Заказчика системы мониторинга транспортных средств, оснащению выездного персонала мобильными устройствами с передачей координат в диспетчерский центр или обязанности диспетчера отслеживания положения ОВБ по телефону, существует возможность отображения на карте положения ОВБ и в случае необходимости перенаправления бригады к месту инцидента.

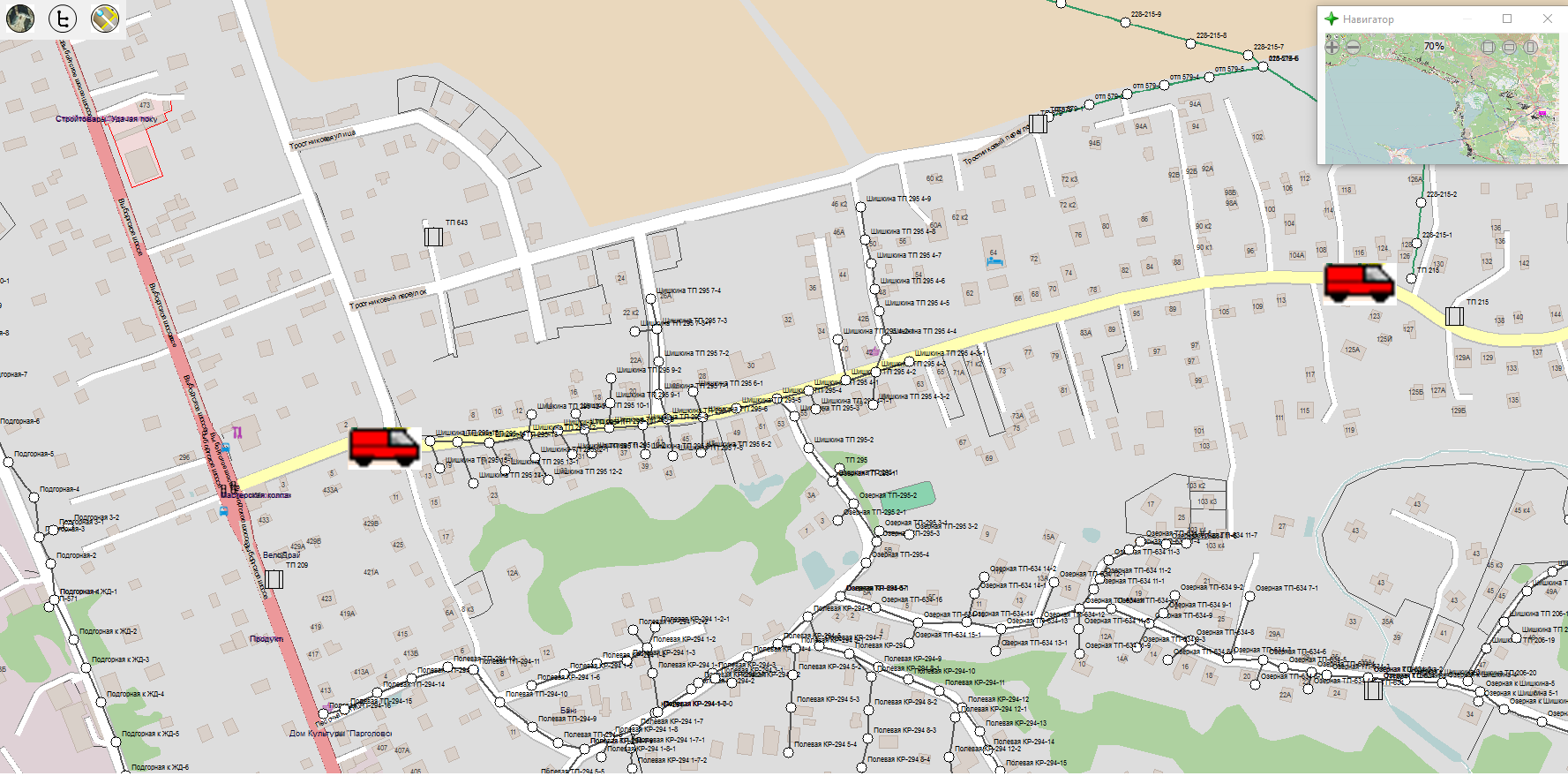

Отображение динамических элементов на карте
Расширяемый интерфейс
Система имеет открытый расширяемый интерфейс для подключения к БД информационной и/или управляющей системы диспетчерского центра для отображения паспортной и оперативной информации от внешних систем. Например, имеется возможность для отображения информации данных от подсистемы управления выездными бригадами, БД Абонентов сети, БД Оборудования.
