Отображение схемы МОЭСК на ЭКП

Компания Модус выполнила разработку электронных схем ОАО «МОЭСК» для отображения на экране коллективного пользования (видеостене). Результаты работы будут использоваться в новом диспетчерском комплексе ЦУС  ОАО «МОЭСК» на ул. Нижняя Красносельская.

Были подготовлены эскизы трех схем:

  1. Основная схема сетей МОЭСК 110-500 кВ.
  2. Cхема сетей Центрального филиала МОЭСК.
  3. Cхемы сетей 35 кВ МОЭСК.

Схемы готовились по состоянию на 2008 год. Также на всех схемах представлены подстанции  и линии, ввод в работу которых планируется на конец 2008 года и более поздние сроки.

Эскизы готовились с учетом эргономики и конфигурации аппаратных средств строящегося ЦУС ОАО «МОЭСК».  Каждый из эскизов схем должен размещаться на видеостене размера 8x4 видеокубов, каждый разрешением  1024х768; общее разрешение видеокубов составляет 8192x3072 пикселей.

Диспетчерской службой была поставлена задача обеспечить возможность отображения на схеме состояния электрической сети с учетом положения выключателей, шинных и линейных разъединителей, заземляющих ножей, установленных плакатов, обесточенных линий и др.

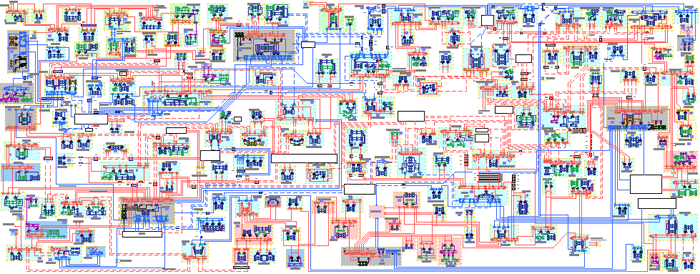

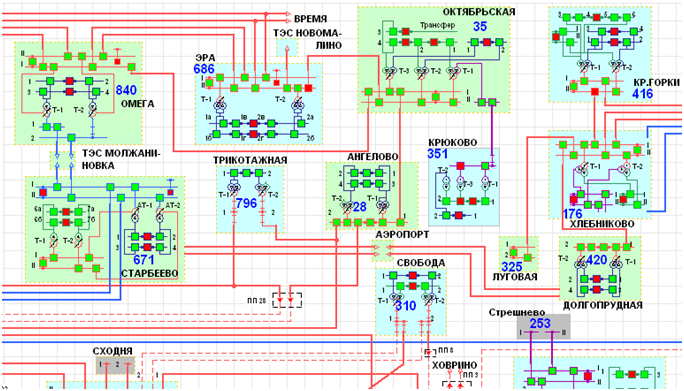

Для обеспечения требуемой подробности схемы с учетом имеющегося количества оборудования и ограничения минимального размера элементов и расстояний между ними, был использован подход  с отображением коммутационного оборудования  в виде композитных элементов, предложенных ранее компанией Модус  для отображения суммарного состояния присоединения. Как показали предварительные варианты схемы Рис.1,2,  при таком варианте размещения хотя и возможно разместить схему полностью, но она становится нечитаемой из–за того, что практически все свободное место на схеме занято линиями, проходящими между подстанциями, что затрудняет их восприятие.


Рис.1

Рис.2

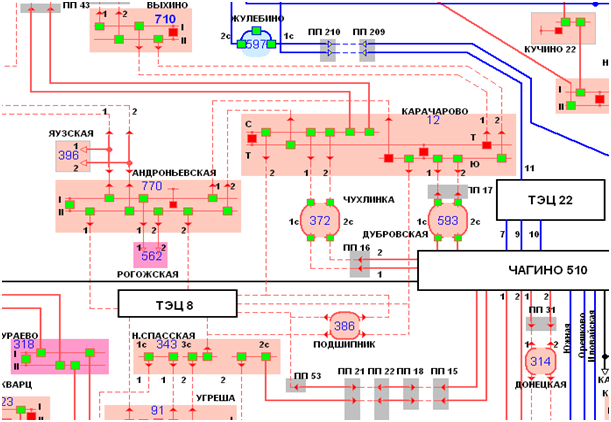

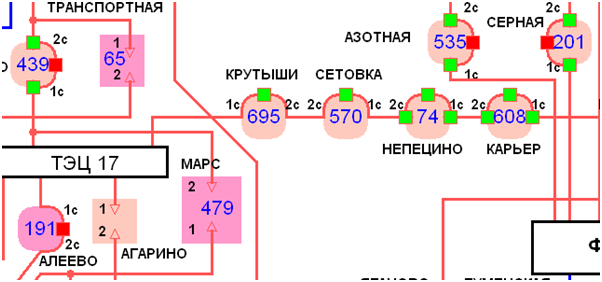

Поэтому для разгрузки схемы был предложен новый способ отображения подстанций с одной  или двумя секциями шин на РУ верхнего класса напряжения Рис.3,4


Рис.3

Рис.4

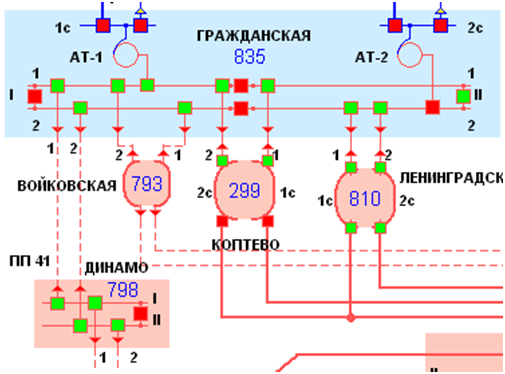

В этом варианте подстанции с одной секцией шин представляются в виде кружков, с двумя секциями – в виде прямоугольников с закругленными углами, шины показываются по периметру подстанции. Такой подход  позволяет упростить изображение подстанции не только из–за уменьшения площади, занимаемой значком подстанции, но и из-за того, что к нему можно подводить линии с любой стороны, что позволяет минимизировать число колен линий.

Для улучшения читаемости схемы были использованы также следующие приемы:

  1. Допустимо использовать участки линий, нарисованных под углом 45°.

  2. Допустимо разворачивать подстанции так, чтобы системы шин располагались вертикально. Такой прием используется, когда все или большинство линий подходит к объекту слева или справа, как показано на Рис.5.

    Рис.5

  3. Необходимо избегать «шлейфов», состоящих из идущих параллельно на большое расстояние с  малым интервалом линий.
  4. На линиях, идущих на большое расстояние (более 1000 пикселей), надписывается энергообъект назначения (с обоих концов).
  5. Избегать пересечения более,  чем двух линий в одной точке или близко; избегать пересечений в месте излома.

Была проведена большая работа по уменьшению длины и количества взаимопересечения линий Рис.6


Рис.6

На схемах были использованы цветовые решения, соответствующие стандартам,  принятым  для ЦДУ ИА ОАО «МОЭСК», в части цветового обозначения классов напряжения и состояния коммутационных аппаратов.

Были разработаны две цветовые схемы:

  1. Для печати (на белом фоне, черные надписи)
  2. Для видеостены (на  черном фоне, светлые надписи).

Механизм профилей отображения позволяет получать разные цветовые решения из одного исходного файла со схемой, что позволяет избежать дублирования информации.

1.    Эскиз основной схемы сетей ОАО «МОЭСК» 110-500кВ

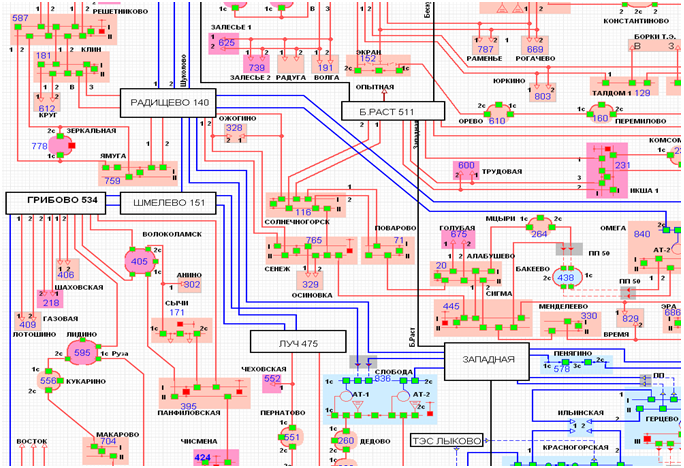

При разработке эскиза Рис. 7,8 были учтены следующие требования к схеме:

  • На схеме отображаются электросетевые и генерирующие объекты с соединяющими их воздушными и кабельными линиями с классами напряжений от 110 до 500кВ.
  • Размещение линий, РУ и ПС 35 кВ осуществляется при наличии возможности, т.е. сохранении удобочитаемости схемы.
  • Электросетевые объекты ОАО «МОЭСК» отображаются  в развернутом виде с уровнем детализации до систем (секций) шин, трансформаторов и выключателей на стороне высокого напряжения.
  • Объекты Смежных энергосистем (ОАО «ФСК ЕЭС», межрегиональных распределительных сетевых компаний) и смежных территориальных генерирующих компаний  отображаются в свернутом виде с использованием условных обозначений (в виде узлов).

Рис.7

Рис.8

2. Эскиз основной схемы сетей ОАО «МОЭСК»  35кВ

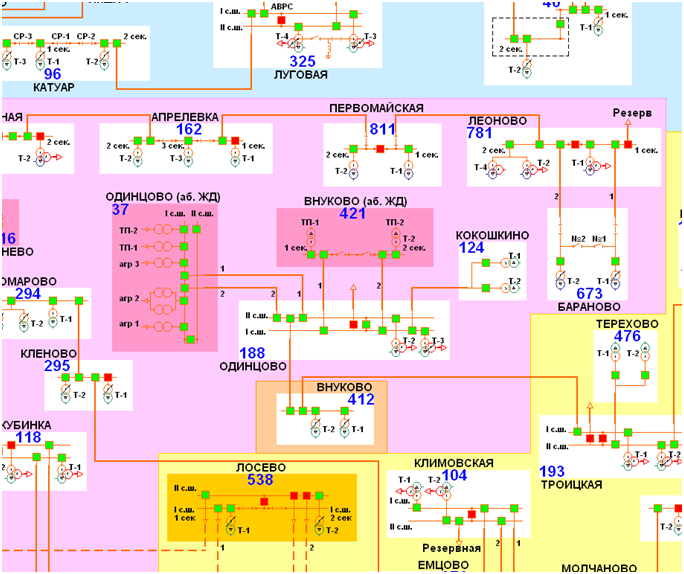

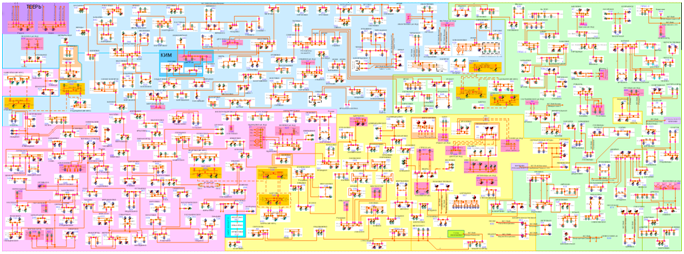

При разработке эскиза Рис.9,10 были учтены следующие требования к схеме:

  • Подстанции на схеме сетей 35кВ ОАО «МОЭСК» отображаются в виде упрощенных СШ, ШСВ, ДГК, и, при наличии места на схеме, трансформаторов 110/35кВ и 220/35кВ.

Рис.9

Рис. 10

3. Эскиз схемы сетей филиала «Центральных электрических сетей»  ОАО «МОЭСК» 110-500кВ

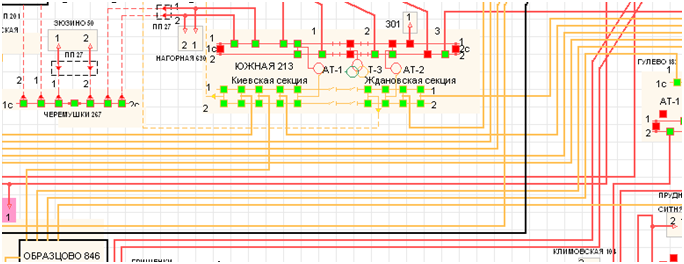

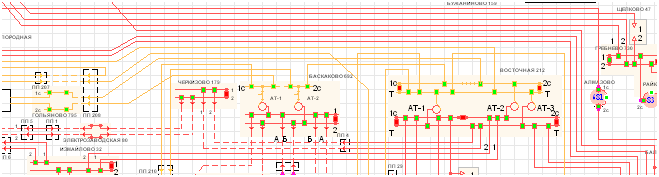

При разработке эскиза Рис.11,12 были учтены следующие требования к схеме:

  • На схеме отображаются электросетевые и генерирующие объекты с соединяющими их воздушными и кабельными линиями с классами напряжений от 110 до 500кВ.
  • Электросетевые объекты ОАО «МОЭСК» отображаются  в развернутом виде с уровнем детализации до систем (секций) шин, трансформаторов и выключателей на стороне высокого напряжения. Также отображаются шины, вводные секционные и шиносоединительные выключатели 6-20кВ.
  • Объекты Смежных энергосистем (ОАО «ФСК ЕЭС», межрегиональных распределительных сетевых компаний) и смежных территориальных генерирующих компаний  отображаются в свернутом виде с использованием условных обозначений (в виде узлов).

Рис. 11

Рис. 12

Схемы были выполнены в графическом редакторе Модус версии  5.10 по заказу АО «Энера Инжиниринг» для использования в составе SCADA EMS GE ENMAC.
